ÉLÉMENT CARACTÉRISTIQUES
Hauteur
Hauteur de travail max. 16,1 m (52 pi 10 po)
Hauteur max. de la plate-forme 14,3 m (46 pi 10 po)
Marche de plate-forme, en hauteur 0,48 m (19 po)
Hauteur max. flèche déployée 7,8 m (25 pi 8 po)
Hauteur max. au déplacement 14,3 m (46 pi 10 po)
Portée horizontale 7,5 m (24 pi 6 po)
Rotation du revolver 360 degrés non continus
Rotation de la plate-forme 160 degrés
Déportement de l’arrière Aucun
Longueur du bras en porte-à-faux 1,5 m (5 pi)
Arc du bras en porte-à faux 140 degrés
Rayon de braquage intérieur 0,9 m (3 pi)
Rayon de virage extérieur 3,7 m (12 pi)
Vitesse de déplacement (abaissée) 7,2 km/h (4,5 mi/h)
Vitesse de déplacement (élevée) 1 km/h (0,6 mi/h)
Pente gravissable max. 40 %
Dim., plate-forme 1,75 m x 1 m (69 po x 39 po)
Haut., garde-corps 1,1 m (43,5 po)
Haut., plinthes 152 mm (6 po)
Capacité max., plate-forme 227 kg (500 lb)
Nombre max. d’occupants 2
Masse (modèle à essence) 6558 kg (14 460 lb)
Masse (modèle diesel) 6649 kg (14 660 lb)
Hauteur hors-tout 2,2 m (7 pi 4 po)
Longueur hors-tout 5,6 m (18 pi 4 po)
Largeur hors-tout 2 m (6 pi 7 po)
Empattement 2,2 m (7 pi 2 po)
Distance entre les roues 1,7 m (5 pi 5 po)
Garde au sol 330 mm (13 po)
Alimentation (modèle à essence) Ford VSG 413
Alimentation (modèle diesel) John Deere 3015DF
Tension du circuit électrique 12 V c.c.
Pression max., circuit hydraulique 345 bars (5 000 lb/po
2
)
Commandes Régulation proportionnelle,
électriques
Pneus 10 plis, 14 x 17,5,
bande de roulement type lug
* Ces caractéristiques peuvent être changées sans préavis.
La liste des pièces et les consignes d’entretien détaillées se trouvent dans le Manuel d’entretien.

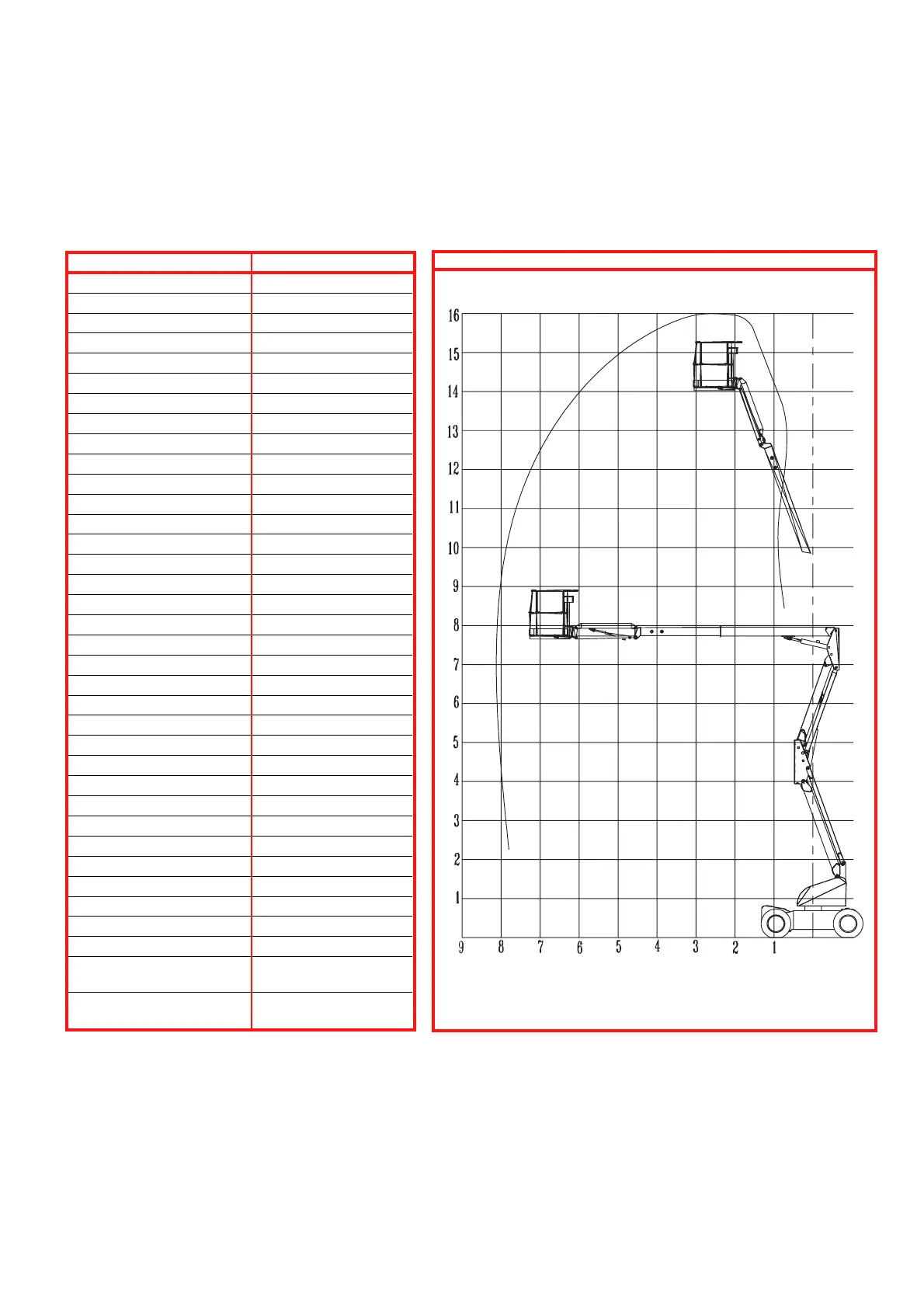

SCHÉMA DES PORTÉES
DIMENSIONS EN MÈTRES
