ATTENZIONE! Per il funzionamento del dispositivo è strettamente necessario che la versione del sistema
iPerTAlk sia la 2.2.4 o superiore.
Il videocitofono IP Sch.1375/826, è un dispositivo, dedicato al sistema iPerTAlk.
Per un corretto funzionamento, il dispositivo necessita di un collegamento del tipo LAN/POE.

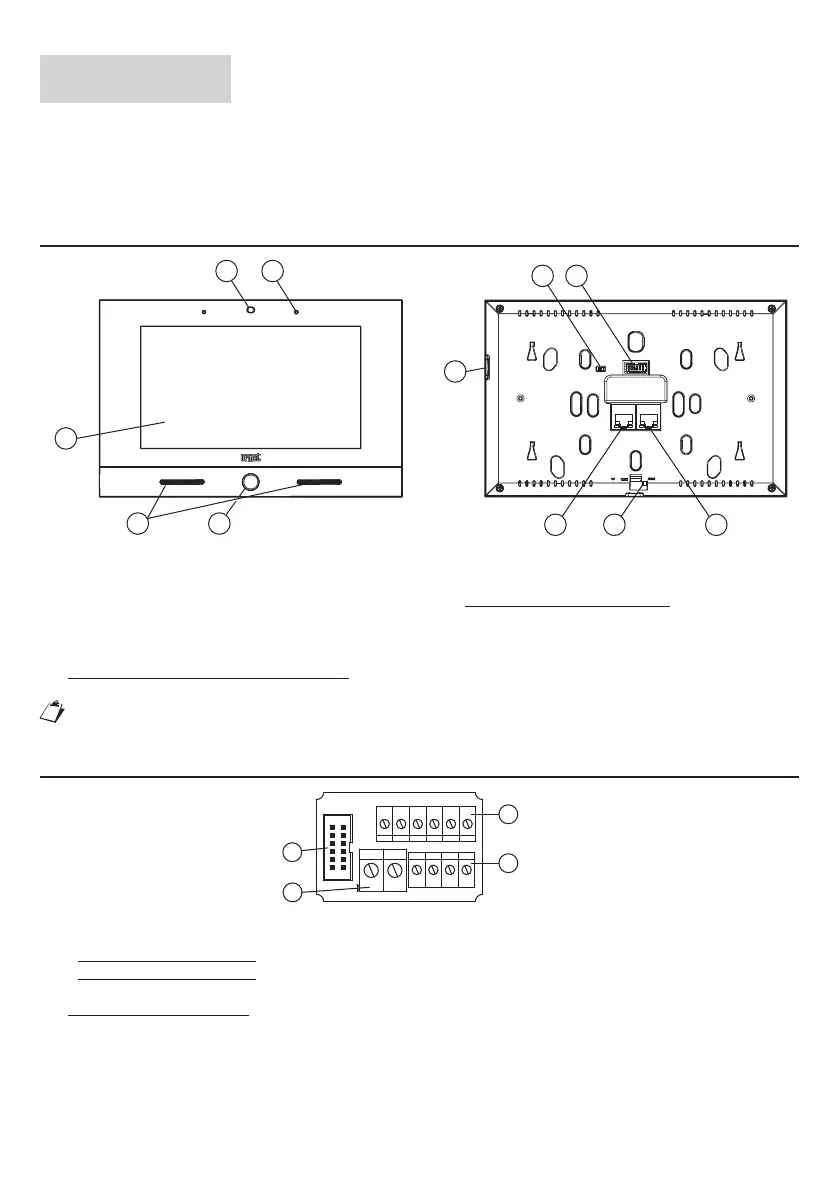

DESCRIZIONE DEI COMPONENTI
2 1
3
6
7 8
9
11
4
5
10
1. Pulsante Home retroilluminato di colore blu
2. Altoparlanti
3. Display touchscreen 7”
4. Webcam 2 Mpx
5. Microfono
6. Micro SD card
7. Non variare la posizione dello Switch
8. Connettore a 12 vie per il collegamento del
circuito stampato per le connessioni esterne
9. Non utilizzare il connettore
10. Chiavistello di blocco del videocitofono
11. Connettore con alimentazione POE
(DOORPHONE POE PORT)
Il videocitofono è dotato di dispositivo per audiolesi integrato.
DESCRIZIONE DEI MORSETTI
1
2
4
PANIC
FC
S+
S-
+B
-B+V-V
+ -
3
1. Connettore a 12 vie utilizzato per la connessione del videocitofono al circuito stampato
2. Morsetti per la connessione di:
•non utilizzare i morsetti (PANIC)
•non utilizzare i morsetti (FC)
•ripetizionedichiamata(S+,S-)
3. Non utilizzare i morsetti(-V,+V,-B,+B)
4. Morsettidialimentazioneesterna(+,-)
