urmet domus iPerTalk VOG 7T Installation Handbook

4
DS1375-045

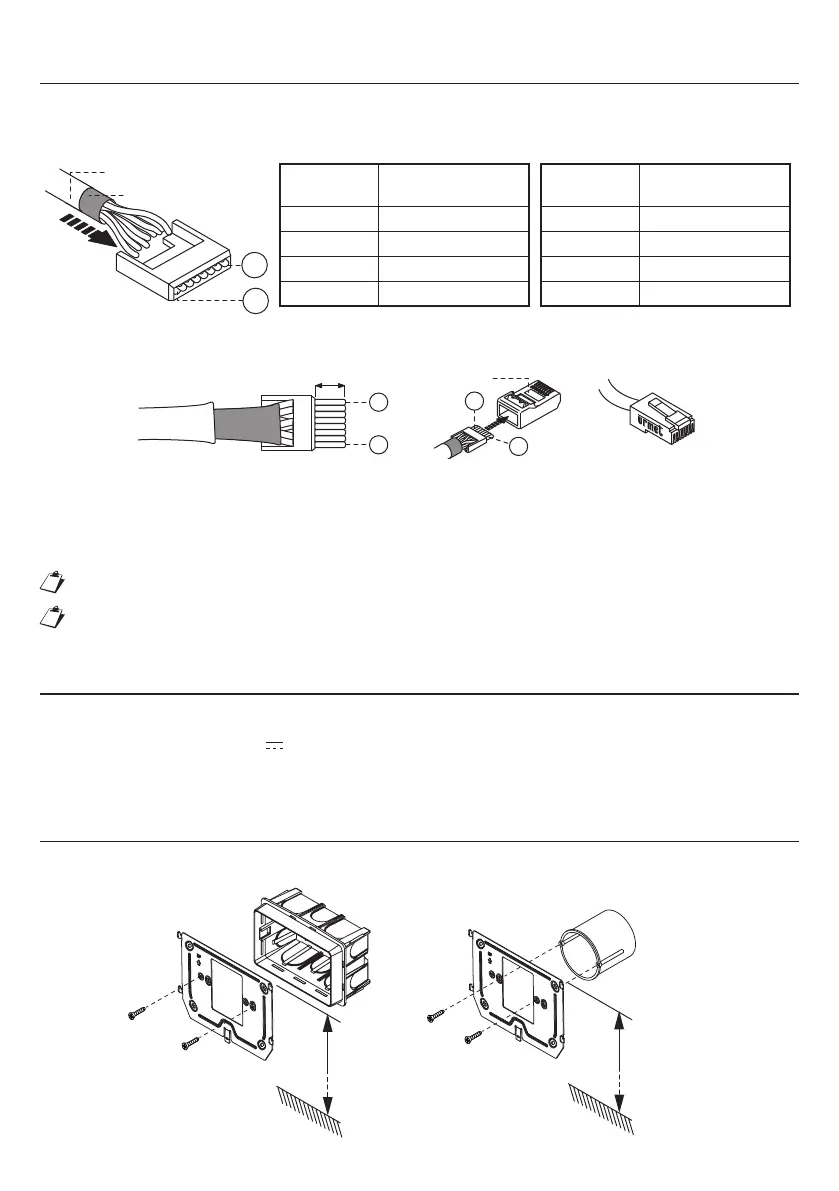

ISTRUZIONI DI CABLAGGIO
Cavo Ethernet con connettore RJ45
• Inserire il cavo su uno dei connettori RJ45 con logo Urmet.
• Inserireilconduttorenellaguida,rispettandolecolorazioniindicate(StandardT568B).
Guaina nera
8
1
Conduttore
n°
Colore cavo
1 Bianco-Arancione
2 Arancione
3 Bianco-Verde
4 Blu
Conduttore
n°
Colore cavo
5 Bianco-Blu
6 Verde
7 Bianco-Marrone
8 Marrone
Guaina grigia
• Tagliare i cavi in modo che sporgano dalla guida di circa 5 mm, inserire la guida nel plug e crimpare
con l’apposito attrezzo.
Plug
8
1
~ 5 mm
8
1
• Accertarsi che la guaina grigia rimanga all’interno del plug.
• Collegare un’estremità del cavo Ethernet allo switch POE del sistema e l’altra estremità al connettore
LAN del dispositivo.
• Nel caso di alimentazione tramite alimentatore locale è necessario collegare prima il cavo LAN ad una
portanonPOEdelloswitchesuccessivamenteeettuareilcollegamentoall’alimentatorelocale.
Questo tipo di collegamento NON garantisce il doppio isolamento.
 Perlemassimedistanzeeperleoperazionidicongurazionesiraccomandadiseguireleregole
prescrittenellibrettodiinstallazioneecongurazionediiPerTAlk.
ALIMENTAZIONE
Il videocitofono IP 1375/826 può essere alimentato in due diversi modi:
— POE
— Alimentatorelocaleda48V
Quando si utilizza l’alimentatore, il POE non è disponibile perché il videocitofono è alimentato solo
dall’alimentatore locale. In questo caso l’RJ45 può essere connesso alla porta NO POE dello switch.
INSTALLAZIONE
Èpossibilessarelastaaapareteutilizzandounascatola503elevitiindotazione,ounascatolaØ60
con viti adeguate.
1,50 m (*)
Scatola
503
1,50 m (*)
Scatola
Ø 60 mm
