10. Подключить сливной шланг (не входит в комплект)
11. Шланг для солянки (головку подключить одним концом к угольнику инжектора, другим к поплавку
в резервуаре солянки)
12. Подключить переливной шланг (не входит в комплект) При подключении слива в канализацию надо
применить сифон для стиральной машины.

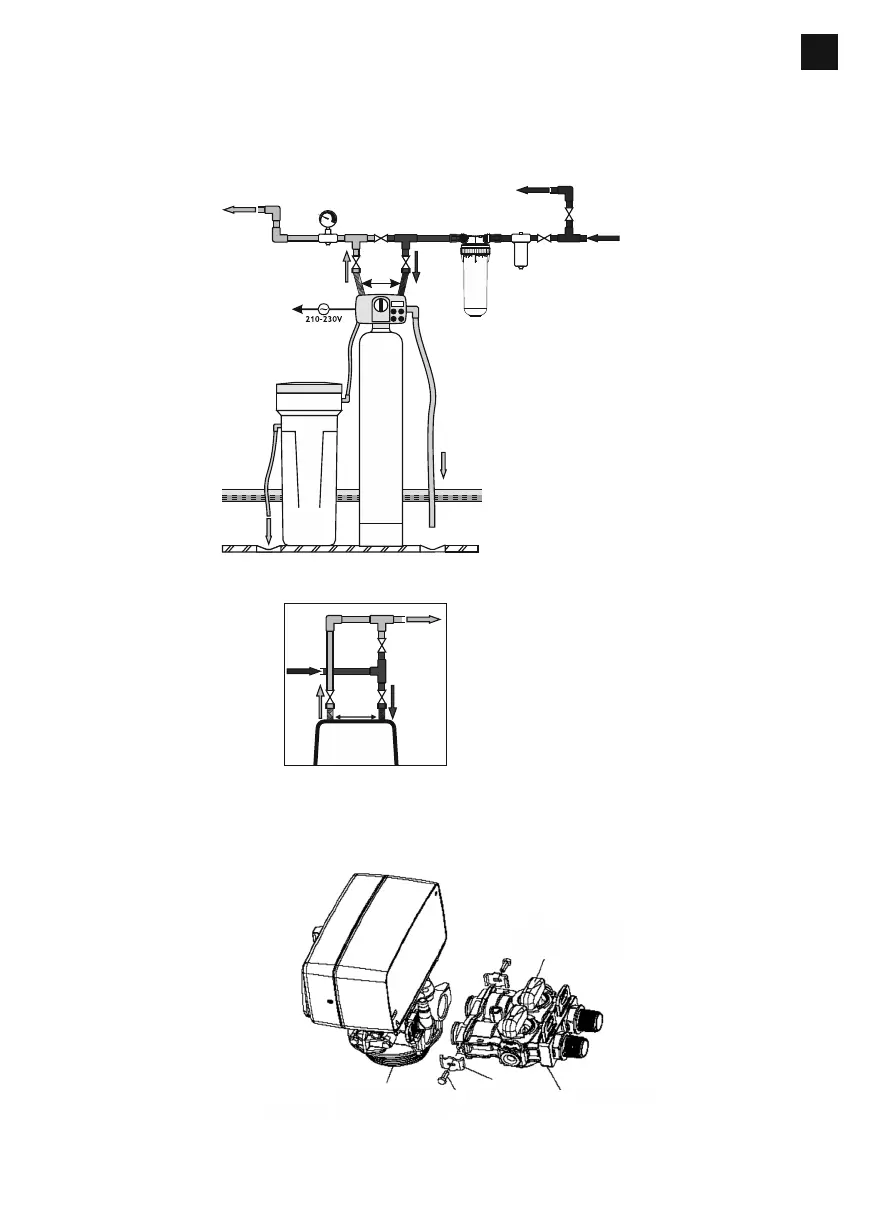

Схема подключения
двухэлементной установки
байпас с подводкой воды
с левой стороны
Подключение управляющих головок указано на рисунке ниже. Элементы, необходимы для подключения, находятся в
комплекте.
подача
воды
Выход воды
подача
воды
Выход
воды
байпас
гибкие
соединители
отлив в канализацию
редуктор
префильтр
альтернативный выход воды в огород
подача воды
Слив в канализацию
(сточная решётка)
шланг подачи
солянки
Слив
солянки
слив в канализацию
Выход воды
подача
воды
Выход
воды
байпас
гибкие
соединители
манометр
6bar
клапан байпаса
fig.1
корпус
головки
винт
монтажная
застежк
корпус байпаса
воздушный зазор мин. 6см
