6. Przewód przelewowy (do odpływu kanalizacji)
7. Kompletny zbiornik solanki z zamontowanym wewnątrz pływakiem oraz króćcem przelewowym
8. Podsypka
9. Złoże jonowymienne (pomarańczowe)
10. Sól (opcjonalnie)
- Instrukcja obsługi głowicy
- Instrukcja obsługi urządzenia
UWAGA! Butle 10x54 nie są zasypywane złożem jonowymiennym, trzeba je napełnić samodzielnie.
UWAGA! Zakręć zawór zasilający i spuść ciśnienie z sieci.
Instalacja
2. Instalacja
Urządzenie kompaktowe należy podłączyć so instalacji wodnej zgodnie z przedstawionym poniżej schematem, zaleca się,
aby przed każdym urządzeniem zainstalować sedymentacyjny filtr wstępny, w celu ochrony głowicy sterującej przed
ewentualnymi zanieczyszczeniami mechanicznymi mogącymi znajdować się w wodzie zasilającej.
Montaż urządzenia kompaktowego
1. Zamontować By-pass przy pomocy klamer (rys.1)
2. Dołączone przyłącza 1" (2.2) podłączyć do instalacji (za wodomierzem i/lub hydroforem)
3. Podłączyć kompakt z przyłączami
4. Podłączyć wąż odpływowy (brak w zestawie)
5. Podłączyć wąż przelewowy (brak w zestawie). W przypadku montażu przelewu do kanalizacji należy zastosować lukę
powietrzną lub jeśli nie ma takiej możliwości syfon pralkowy.
8bar
reduktor
filtr wstępny
alternatywne wyjście na ogród
wejście
odpływ do
kanalizacji
(kratka)
przelew
zbiornika
solanki
odpływ
popłuczyn
do kanalizacji
luka powietrzna
min 6cm
kratka
wyjście
wejściewyjście
by-pass
przyłącza
elastyczne
manometr
210-230V
zmiękczacz

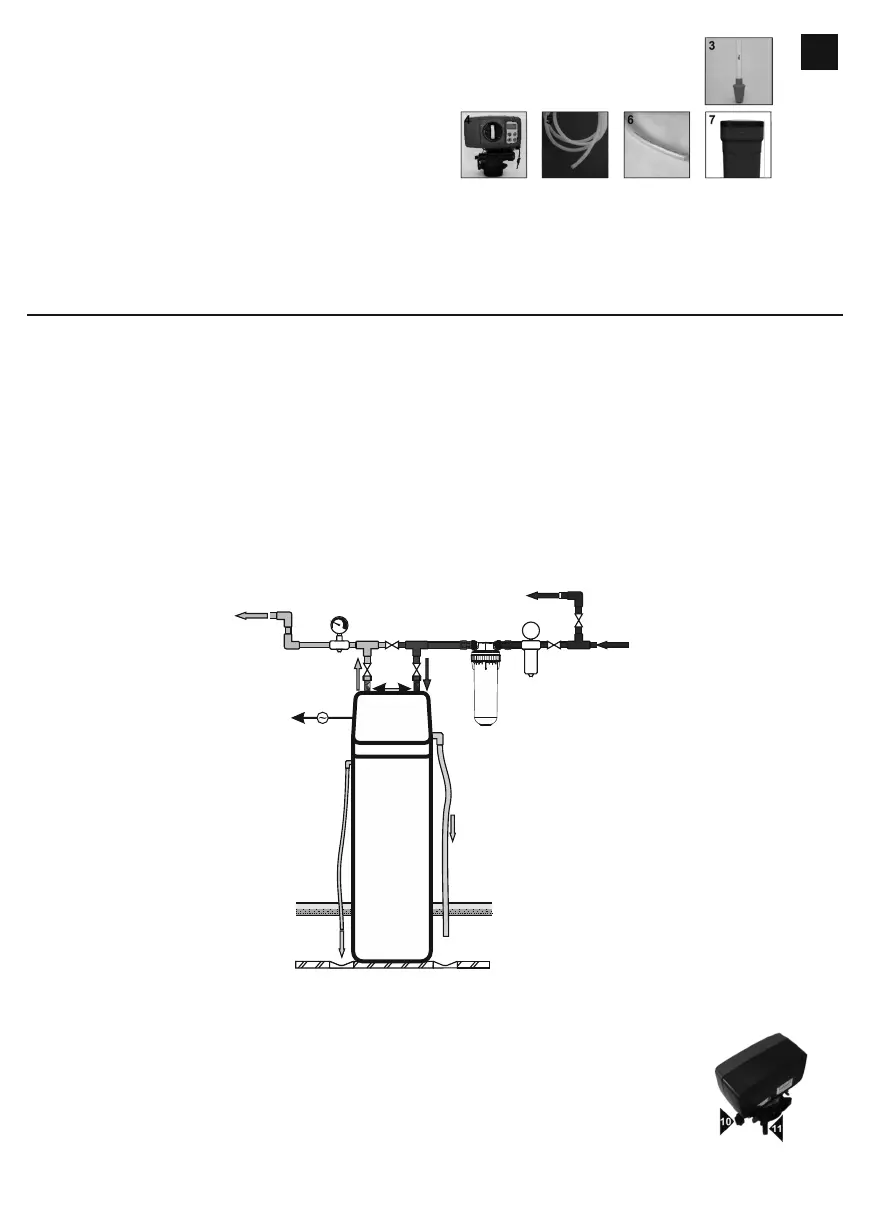

Schemat podłączenia
zmiękczacza
Montaż urządzenia dwuelementowego
1. Zabezpieczyć rurę (zakleić) przed dostaniem się złoża podczas zasypywania
2. Nasypać podsypkę
3. Nasypać dołączone do zestawu złoże
4. Zasylikonować głowice (oringi do butli i prowadzenie rury dystrybucyjnej)
5. Założyć koszyk górny
6. Przykręcić głowicę do butli
7. Zamontować By-pass przy pomocy klamer (rys. 1)
8. Dołączone przyłącza 1" (2.2) podłączyć do instalacji (za wodomierzem i/lub hydroforem)
9. Podłączyć butlę z przyłączami
