Utilitech Pro LLT25 - Réglage de la Pression du Réservoir; Autres Installations de Réservoirs

20
ROBINET-
VANNE
PRESSOSTAT
PRESSOSTAT
ADAPTATEUR
PRÊT-À-
MONTER
PRESSOSTAT
DRAIN
SOUPAPE DE
DÉCHARGE
CLAPET DE
NON-RETOUR
TUYAU
D’ASPIRATION
DRAIN
VERS LE PUITS

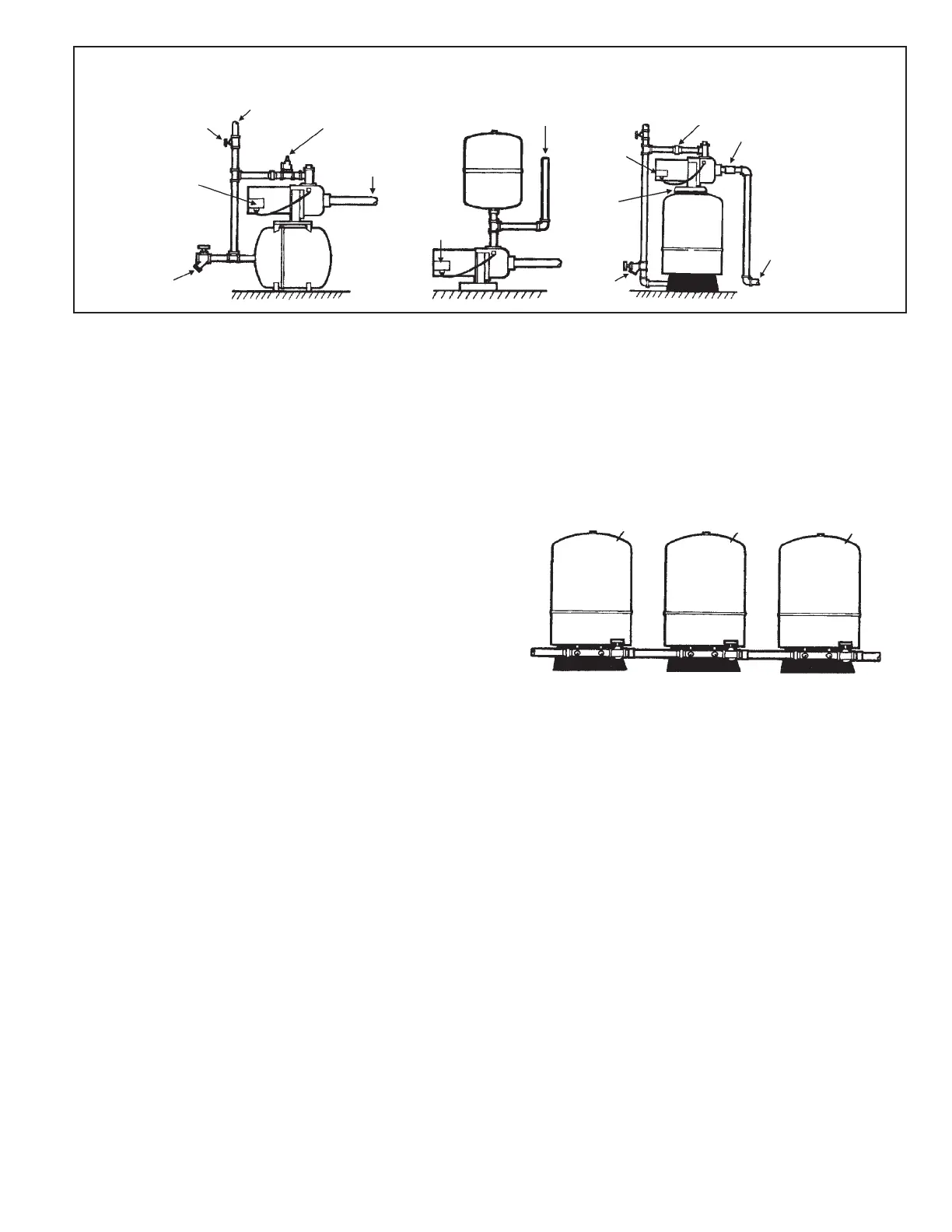

POMPE À JET INSTALLÉE SUR
UN RÉSERVOIR HORIZONTAL
POMPE À JET INSTALLÉE SUR
UN RÉSERVOIR VERTICAL
POMPE À JET AVEC
RÉSERVOIR EN LIGNE
VERS LE SYSTÈME
VERS LE
SYSTÈME
RACCORD
(2 REQUIS)
REMARQUE : IL N’Y A PAS DE SOUPAPE DE DÉCHARGE ILLUSTRÉE SUR LA POMPE À JET INSTALLÉE SUR LE RÉSERVOIR EN LIGNE
NI SUR LA POMPE À JET INSTALLÉE SUR LE RÉSERVOIR
VERTICAL.
Réglage de la pression du réservoir
La pression du réservoir doit être réglée à
2 lb/po
2
plus bas que la pression de point de
coupure de la pompe. Vériez la pression du
réservoir au besoin à l’aide d’un manomètre
standard placé sur le dessus du réservoir.
Autres installations de réservoirs
Lorsque l’espace est insufsant, il est possible
d’utiliser un réservoir en ligne ou bien d’installer
la pompe sur un réservoir horizontal ou vertical.
Différentes installations sont illustrées ci-
dessous. De plus, pour accroître la capacité du
réservoir jusqu’à des niveaux industriels, il est
possible d’installer de multiples réservoirs sur la
même conduite, tel qu’il est illustré à la droite.
Communiquez avec un spécialiste des pompes
de votre région pour obtenir des conseils sur votre
type d’installation.
Figure 4
RÉSERVOIRS VERTICAUX MULTIPLES
