30
DESAGüE POR REPARACIONES O POR EL INVIERNO
El sistema debe drenarse antes de desconectarse para realizar reparaciones, si no se utilizará durante
un período prolongado o si corre el riesgo de congelarse. Para drenar el sistema:
Siga las instrucciones de drenaje en el manual de instalación de la bomba.
Abra el grifo de drenaje del tanque.
Desagüe las tuberías hasta aproximadamente 0,91 m por debajo del nivel del piso.
INSTALACIÓN DEL DIAFRAGMA DEL TANQUE
Se recomienda el uso de tanques de diafragma para las aplicaciones con agua limpia. Los tanques
verticales son los más usados. Sin embargo, los tanques horizontales y los tanques en línea pueden
usarse donde el espacio sea más reducido. Consulte las especicaciones del tanque para conocer su
capacidad.
Materiales generales
Una lata de cemento de PVC (lea atentamente las instrucciones) Una lata de compuesto para roscas (lea
atentamente las instrucciones)
Una válvula de compuerta de 1 pulgada Una válvula de descarga de 1/2 pulgada Tubos de PVC rígidos de 1
pulgada en cantidad suciente y acopladores para cubrir el área desde la bomba hasta el tanque de presión y
hasta la línea de suministro Un adaptador macho de PVC de 1 pulgada • Un cruce para el tanque de
1 x 11 pulgadas
Dos tapones de 3/8 pulgada • Un desagüe de caldera de 1/2 pulgada • Un conector en T de 1/2 pulgada
RECORDATORIO: todas las uniones y conexiones deben ser herméticas. Las ltraciones de un solo oricio pequeño
impedirán el funcionamiento apropiado del sistema. Use compuesto para roscas en todas las conexiones roscadas
a menos que se especique lo contrario.
INSTALACIÓN TÍPICA DE LA BOMBA DE CHORRO
PASO 1
Complete el ensamblaje de la bomba y las
conexiones eléctricas como se especica en el
manual de instalación de la bomba. Coloque el
tanque en el lugar deseado y nivélelo.
PASO 2
Enrosque el conector en T del tanque en el tanque
de presión de manera que los dos oricios de 3/8
pulgada en el conector en T miren hacia arriba.
Enrosque el conector en T en la parte frontal del
conductor en T del tanque. Consulte la gura 1.
TAPONES DE
de 3/8 DE
PULGADA
CONECTOR
DEL TANQUE
CONECTOR
EN T

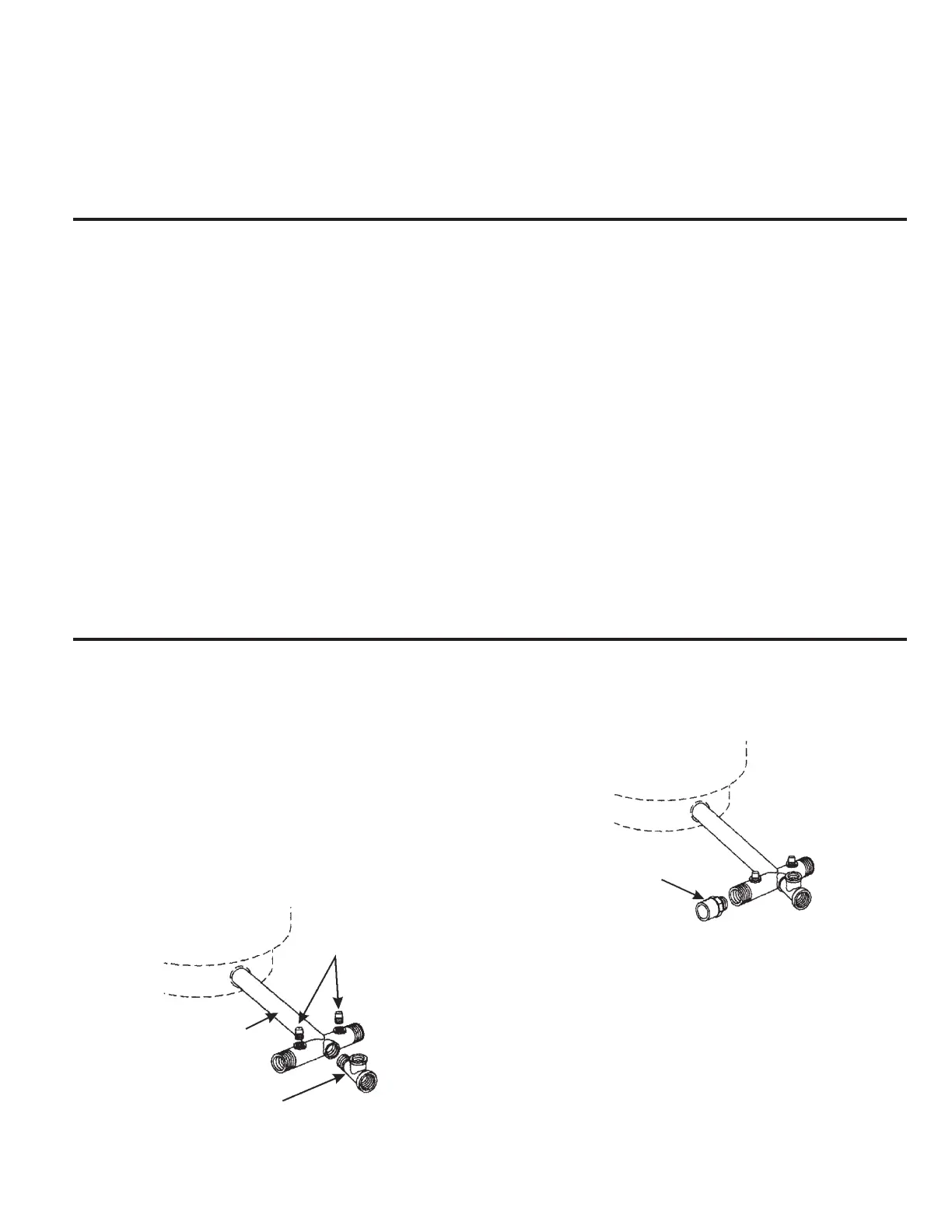

Figura 1: Paso 2
PASO 3
Enrosque el adaptador macho de PVC de 3/4
pulgada en el lado de entrada del conector del
tanque. Consulte la gura 2.
ADAPTADOR MACHO
DE PVC DE 3/4
DE PULGADA
Figura 2: Paso 3
PASO 4
Enrosque la válvula de descarga de presión en
la parte superior del conector en T. Enrosque el
desagüe de la caldera de 1,27 cm en la parte frontal
del conector en T. Corte y adhiera con cemento todas
las secciones y acopladores de los tubos de PVC
que necesite para conectar el adaptador macho
de PVC de 1,91 cm a la descarga de la bomba.
Consulte la gura 3.
