Aufbau / Assembly
3.

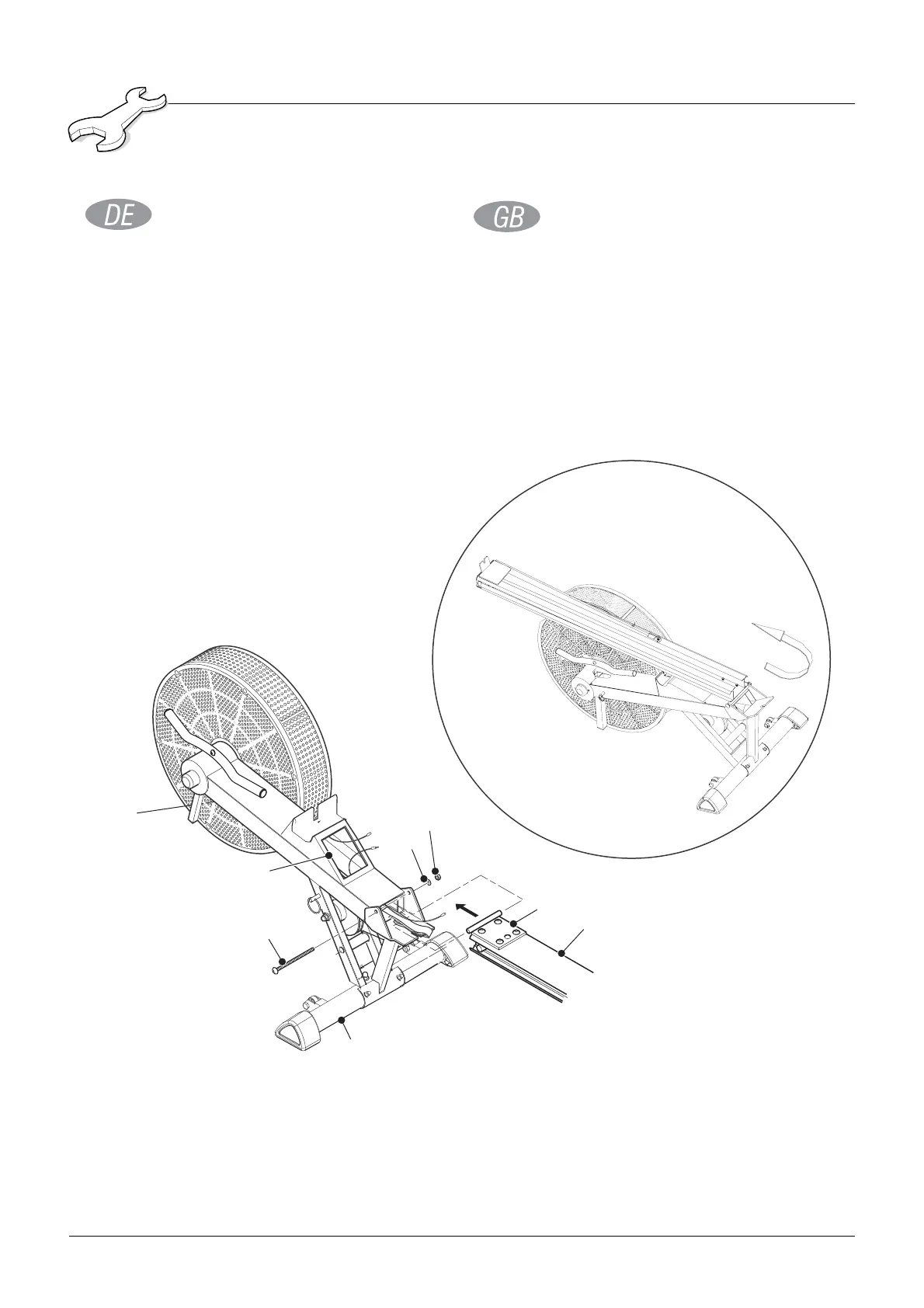

Verbinden Sie das vordere Ende der Ruderschiene
(2) mit dem Ruderschienengelenk (12) am oberen
Ende des Hauptrahmens mit 1 x M8 x 135mm
Inbusschraube (43), 1 x M8 Unterlegescheibe
mit geringem Durchmesser (48) und 1 x M8
Nylon-Sicherungsmutter (46). Heben Sie die
Ruderschiene über den Hauptrahmen und legen
Sie diese auf der Konsole (20) ab.
Connect the front end of the Rowing Rail (2) to
the Rowing Rail Pivot Bracket (12) on top of the
Main Frame with 1 x M8 x 135mm Allen Bolt (43),
1 x M8 Small OD Flat Washer (48) and 1 x M8
Nylon Locknut (46). Carefully lift the Rowing Rail
over the top of the Main Frame and let it rest onto
the Exercise Monitor Console (20).
12
3
43
20
48
46
1
2
1
