V-fit Tornado - Main Frame and Front Stabiliser

Aufbau / Assembly

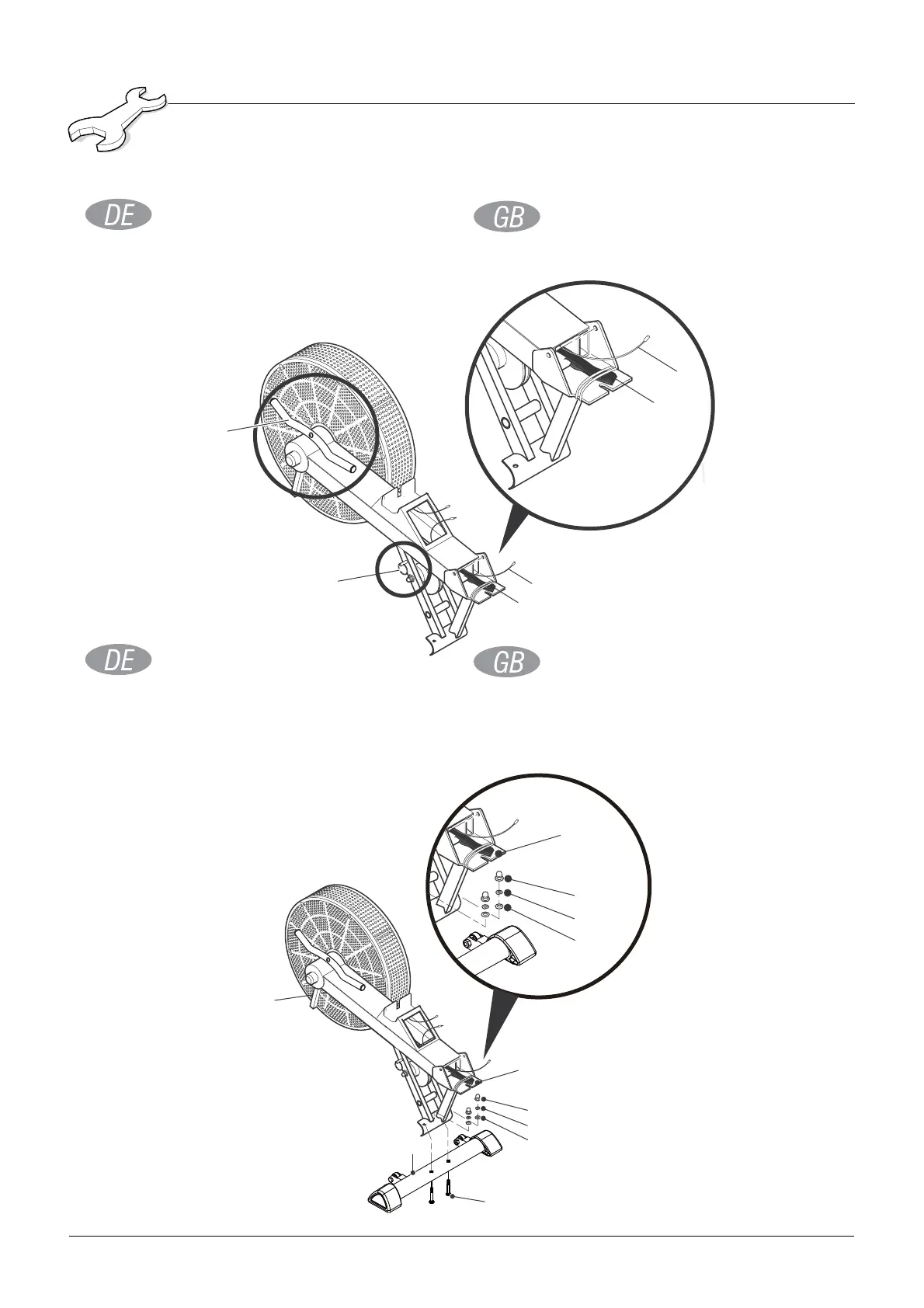

1.
Der Hauptrahmen (1) Ihres Rudergerätes sollte
wie auf der Abbildung unten aussehen, wenn
Sie ihn aus der Verpackung nehmen.
The Main Frame (1) of your Air Rower should
look as below when removed from the carton.
52
21
34
21
34
24
2.
Befestigen Sie die vordere Rahmenstütze (3) am
Hauptrahmen (1) mit 2 x M8 x 75mm
Schlossschrauben (41), 2 x M8 Wellenscheiben (53),
2 x M8 Federringen (50) und 2 x M8 Hutmuttern (45).
Securely attach the Front Frame Stabiliser (3) to the
Main Frame (1) with 2 x M8 x 75mm Carriage Bolts
(41) 2 x M8 Curved Washers (53) 2 x M8 Spring
Washers (50) and 2 x M8 Dome Nuts (45). Tighten fully.
53
50
45
34
1
53
50
45
34
3
41
14
