Aufbau / Assembly
8.

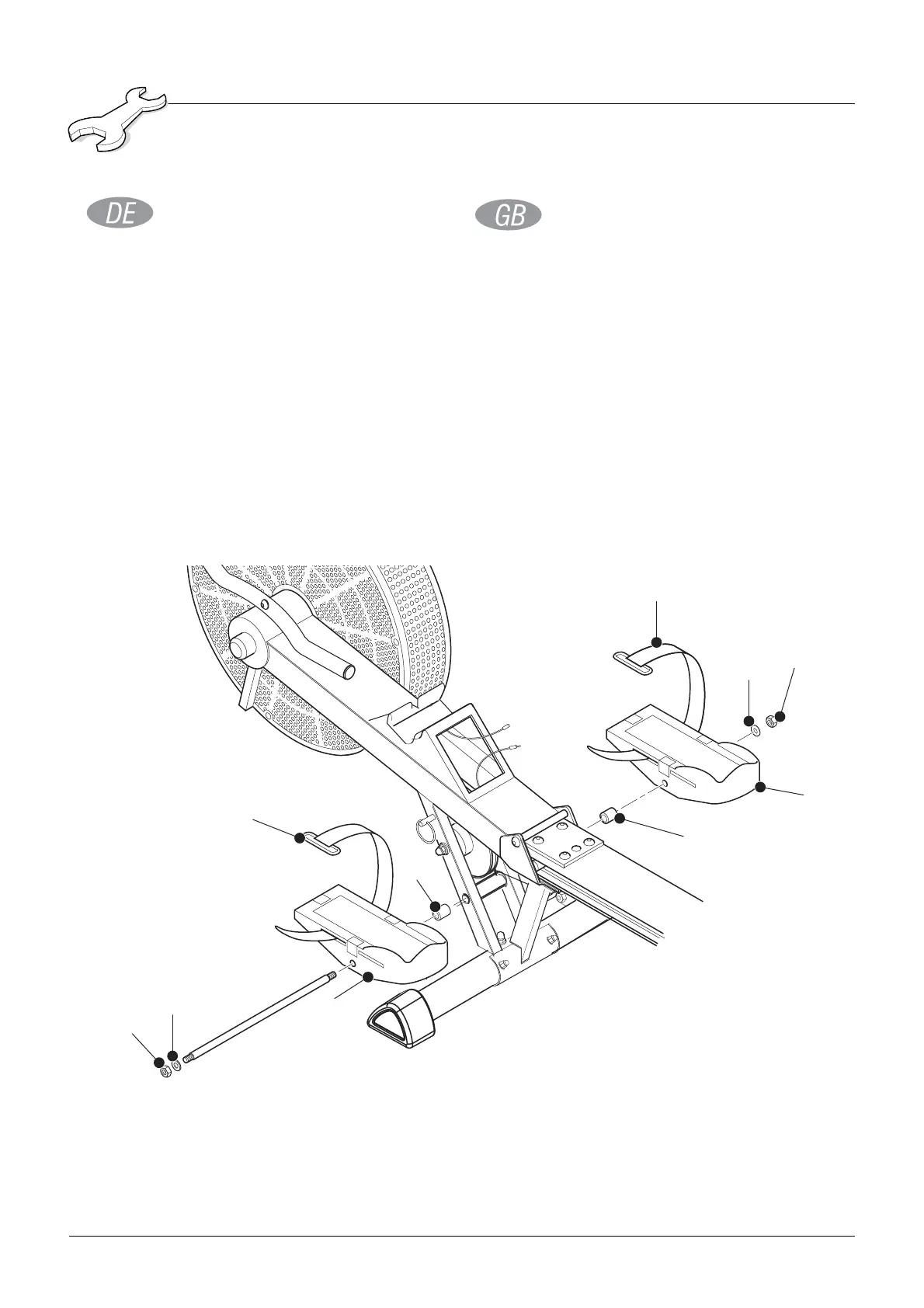

Zur Vereinfachung sind die Klettverschlußriemen
(16) schon an den Fußplatten (15) angebracht
– in der niedrigeren der beiden Positionen.
Schieben Sie die Fußplattenachse (17) in den
Hauptrahmen und dann den Fußplatten-
Abstandshalter (18) auf beide Enden der Achse.
Befestigen Sie diese mit 2 x M10 Unterlegscheiben
mit großem Durchmesser (51) und 2 x M10
Nylon-Sicherungsmuttern (47).
For your convenience, the Velcro style adjustable
Footplate Straps (16) are pre-fitted to the
Footplates (15) in the lower of the 2 positioning
options. Slide the Footplate Crossbar (17) into
the Main Frame and then slide a Footplate
Crossbar Spacer (18) onto each end of the bar,
followed by a Footplate, securing in place with
2 x M10 Large OD Flat Washers (51) and 2 x
M10 Nylon Locknuts (47).
51
47
16
15
18
18
15
51
47
16
