- 10 -

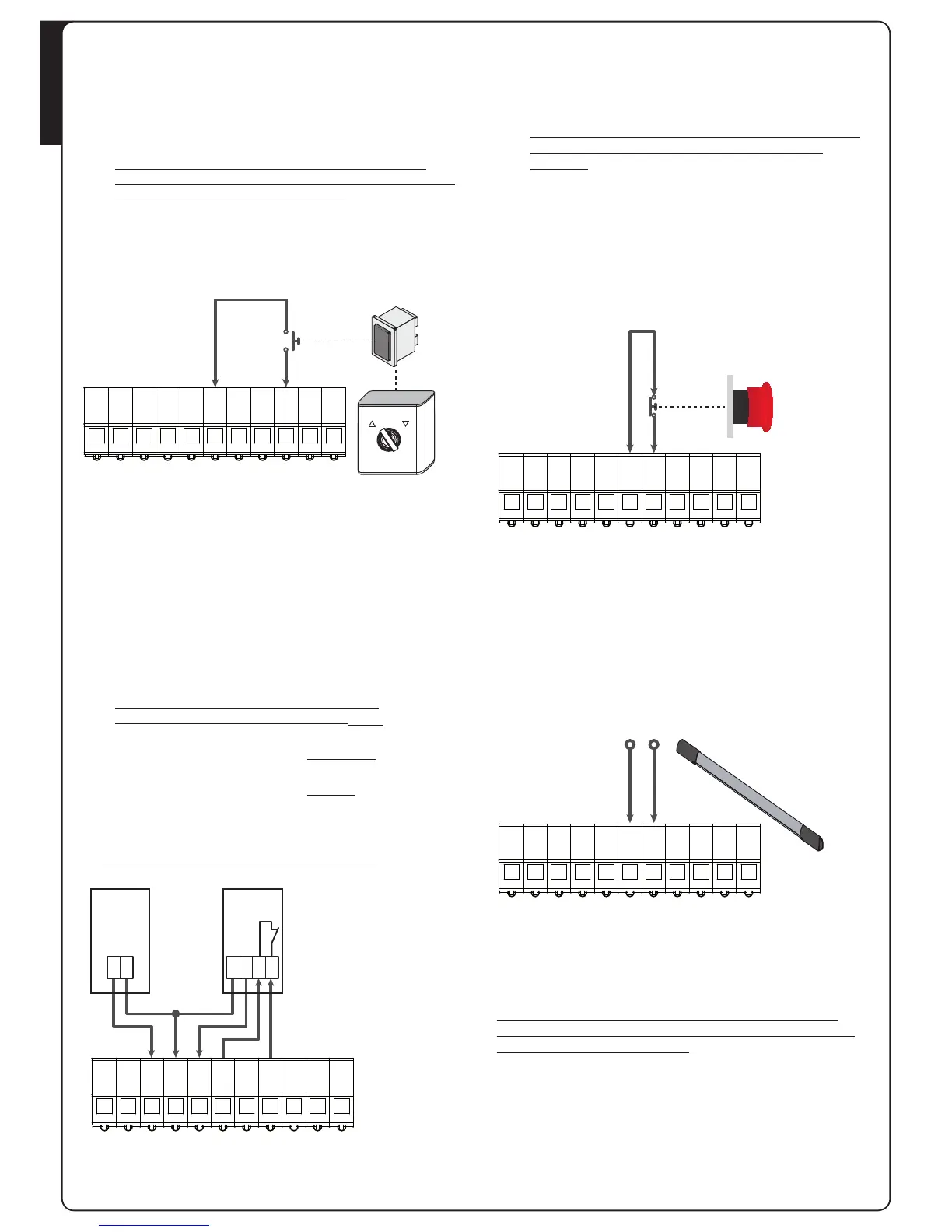

8.3 - INGRESSO DI ATTIVAZIONE
La centrale di comando ha un ingresso di attivazione (START) per il
collegamento di un pulsante N.A.
Collegare i cavi del dispositivo che comanda lo START
tra i morsetti L3 (START) e L6 (COM)
C
La logica di funzionamento del pulsante di START e del
comando di START via radio (canale 1 del ricevitore) dipende
dalle impostazioni dei seguenti parametri:
St.AP : Start in apertura (default = PAUS la porta va in pausa)
St.Ch : Start in chiusura (default = StoP la porta si arresta e
conclude il ciclo)
St.PA : Start in pausa (default = Chiu la porta richiude)
L1L2L3L4L5L6L7L8L9
L10L11
La funzione dell’interruttore di START può essere anche attivata
mediante un telecomando memorizzato sul canale 1 del ricevitore
MR.
8.4 - COLLEGAMENTO FOTOCELLULE
La centrale PD22 fornisce un’alimentazione a 24Vdc per le
fotocellule.
I morsetti di alimentazione sono protetti da un fusibile elettronico
che interrompe la corrente in caso di sovraccarico.
C
L’ingresso è disabilitato di default, per abilitarlo
modificare le impostazioni del parametro Foto
• Collegare i cavi di alimentazione dei trasmettitori delle
fotocellule tra i morsetti L8 (COM) e L9 (+) della centrale.
• Collegare i cavi di alimentazione dei ricevitori delle fotocellule
tra i morsetti L7 (+) e L8 (COM) della centrale.
• Collegare l’uscita N.C. dei ricevitori delle fotocellule tra i
morsetti L6 (COM) e L4 (PHOTO) della centrale.
Usare le uscite con contatto normalmente chiuso.
TX RX
L1L2L3L4L5L6L7L8L9
L10L11
8.5 - STOP / COSTA DI SICUREZZA
La centrale di comando è dotata di un ingresso sicurezze
configurabile che può essere utilizzato per collegare un pulsante
di STOP o una costa di sicurezza.
C
L’ingresso è disabilitato di default, per abilitarlo come STOP
o COSTA è necessario modificare le impostazioni del
parametro SiC
Pulsante di STOP
Per collegare un pulsante di STOP è necessario configurare il
parametro SiC = StoP
Collegare i cavi del pulsante di STOP (N.C.) tra i morsetti L5 (STOP)
e L6 (COM).
L’apertura del pulsante provoca l’arresto del motore e
l’annullamento della chiusura automatica (se abilitata).
L1L2L3L4L5L6L7L8L9
L10L11
STOP
COM
La funzione dell’interruttore di STOP può essere anche attivata
mediante un telecomando memorizzato sul canale 3 del ricevitore
MR.
Costa di sicurezza
Per collegare una costa di sicurezza è necessario configurare il
parametro SiC = EdGE
Collegare i cavi della costa di sicurezza tra i morsetti L5 (EDGE) e
L6 (COM).
L1L2L3L4L5L6L7L8L9
L10L11
EDGE
COM
L’intervento della costa durante la chiusura causa la riapertura
completa e l’annullamento della chiusura automatica (se abilitata).
Questo ingresso è in grado di gestire sia la costa classica con
contatto normalmente chiuso, sia la costa a gomma conduttiva
con resistenza nominale 8,2 kohm.
m ATTENZIONE:
• Se si utilizzano più coste con contatto normalmente chiuso, le
uscite devono essere collegate in serie.
• Se si utilizzano più coste a gomma conduttiva, le uscite
devono essere collegate in cascata e solo l’ultima deve essere
terminata sulla resistenza nominale da 8,2Kohm.
