- 71 -
4 - MONTAJE DEL
PERFILADO DE GUÍA
1. Extraiga el perfilado del embalaje de
cartón y controle la integridad.

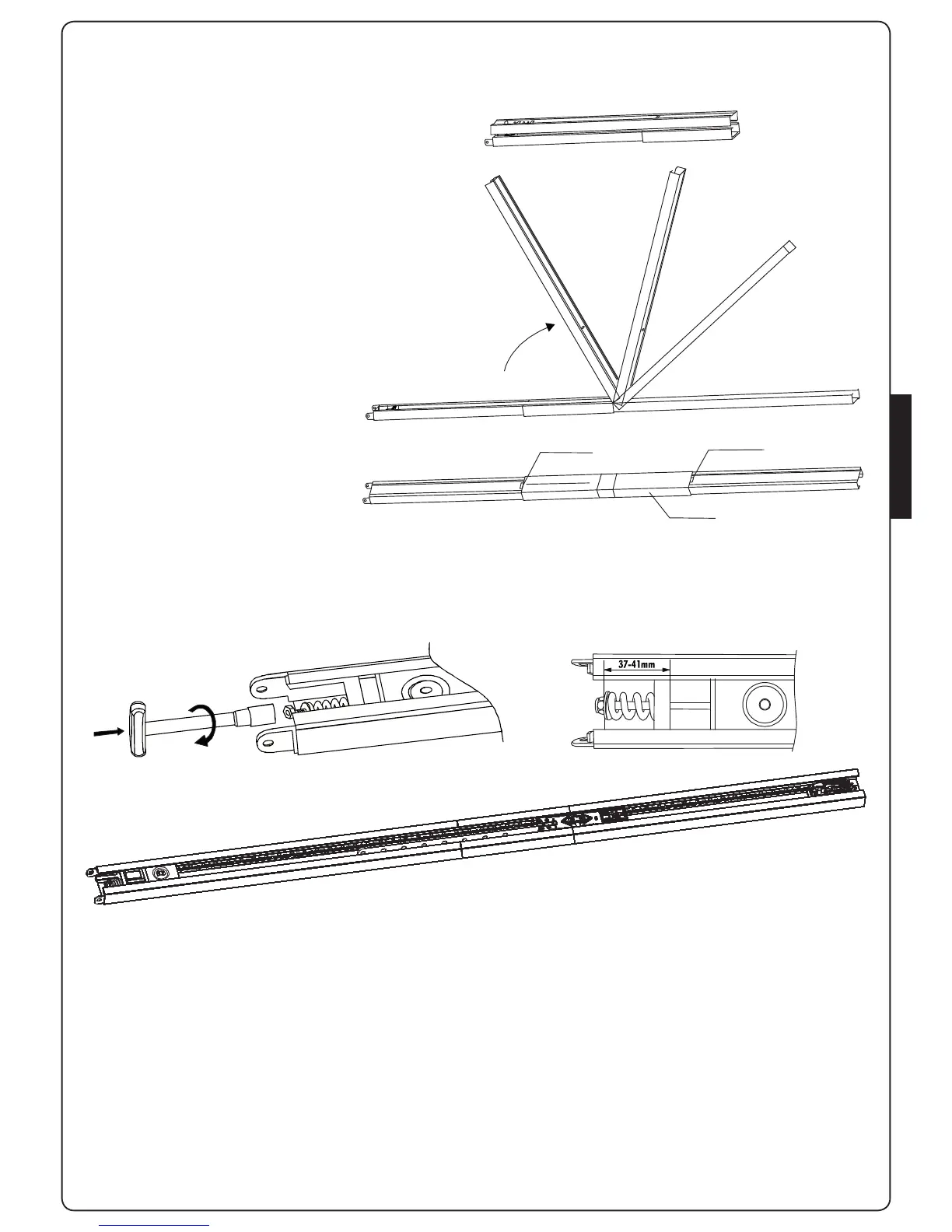

2. Abra el perfilado como se indica en la
figura siguiente.
3. Una vez extendido el perfilado, hágalo
correr de la unión R a la posición límite
evidenciada por los dos agujeros Q en el
perfilado guiacadena.
4. Ajuste la tensión de la cadena/correa
actuando en el tornillo de cabeza
hexagonal con una llave de 10 mm:
atornille la tuerca hasta que la cadena/
correa quede suficientemente tensa.
m ATENCIÓN: después del tensado
de la cadena/correa asegúrese que el
carro de tracción corra libremente por
toda la longitud de la guía.
Elimine eventuales rozamientos antes
de proceder con las siguientes fases de
montaje.
Q
Q
R
