ITALIANO
- 10 -

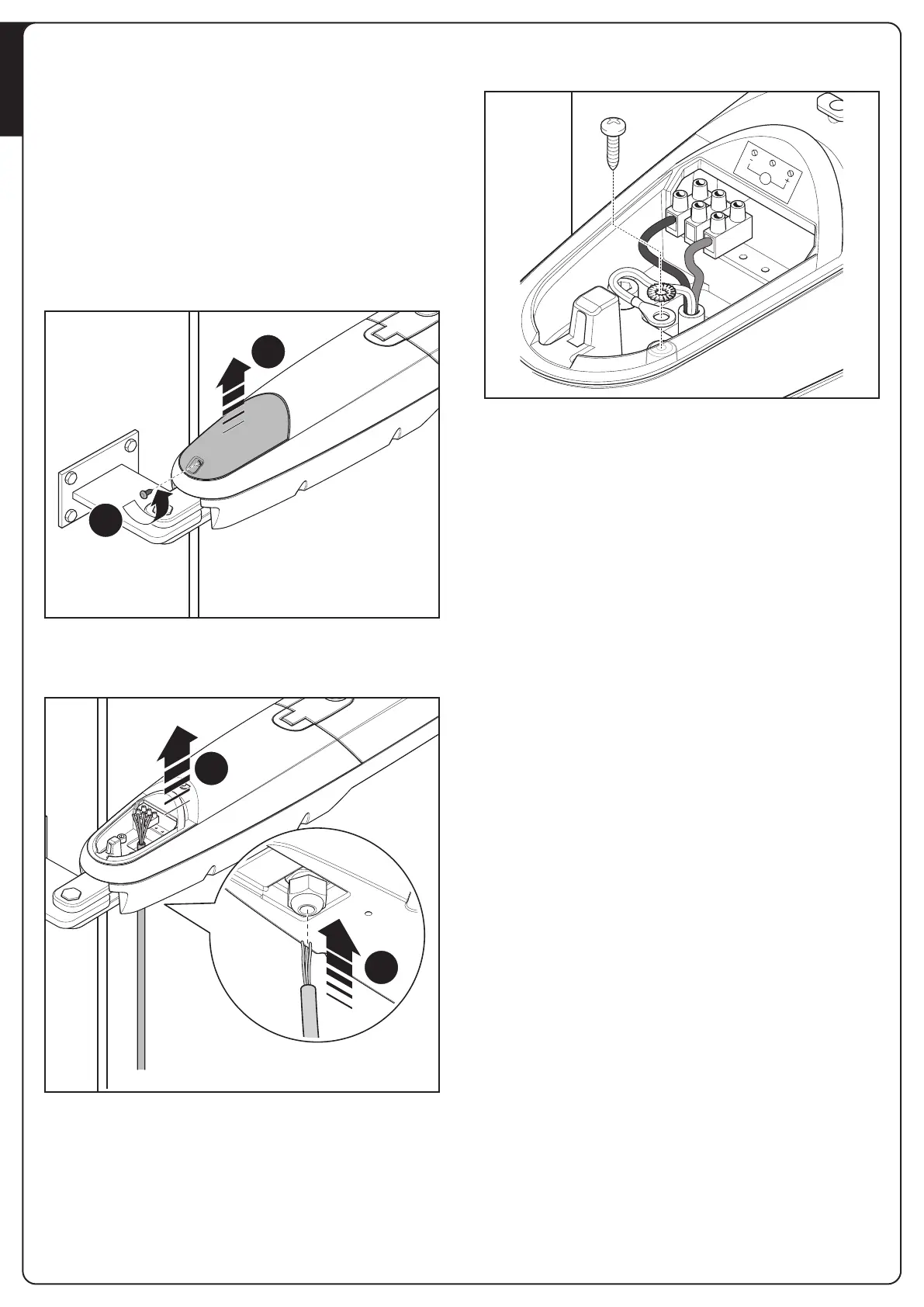

FIG.13
FIG.14
FIG.15
COLLEGAMENTI ELETTRICI
m ATTENZIONE
Un collegamento errato può provocare guasti o si tuazioni di
pericolo; quindi, rispettare scrupolosamente i collegamenti
indicati.
Eseguire le operazioni di collegamento con l’alimentazione
elettrica scollegata.
Per collegare il motoriduttore alla centrale di comando, procedere
nel modo seguente:
1. Togliere il coperchio al motoriduttore come mostrato in fig. 13
1
2
2. Allentare il passacavo del motoriduttore e inserire nel suo foro
i cavi di collegamento (fig. 14)
1
2
3. Collegare i vari fili e il cavo della presa a terra, esattamente
come mostrato nello schema elettrico di fig. 15
M
ES128700
4. Rimettere il coperchio al motoriduttore.
Per eseguire le verifiche dei collegamenti, del senso di
rotazione del motore, dello sfasamento del movimento
delle ante e della regolazione del finecorsa, fare riferimento
al manuale istruzioni della Centrale di comando.
