DEUTSCH
101
3 - INSTALLATION DES MOTORS

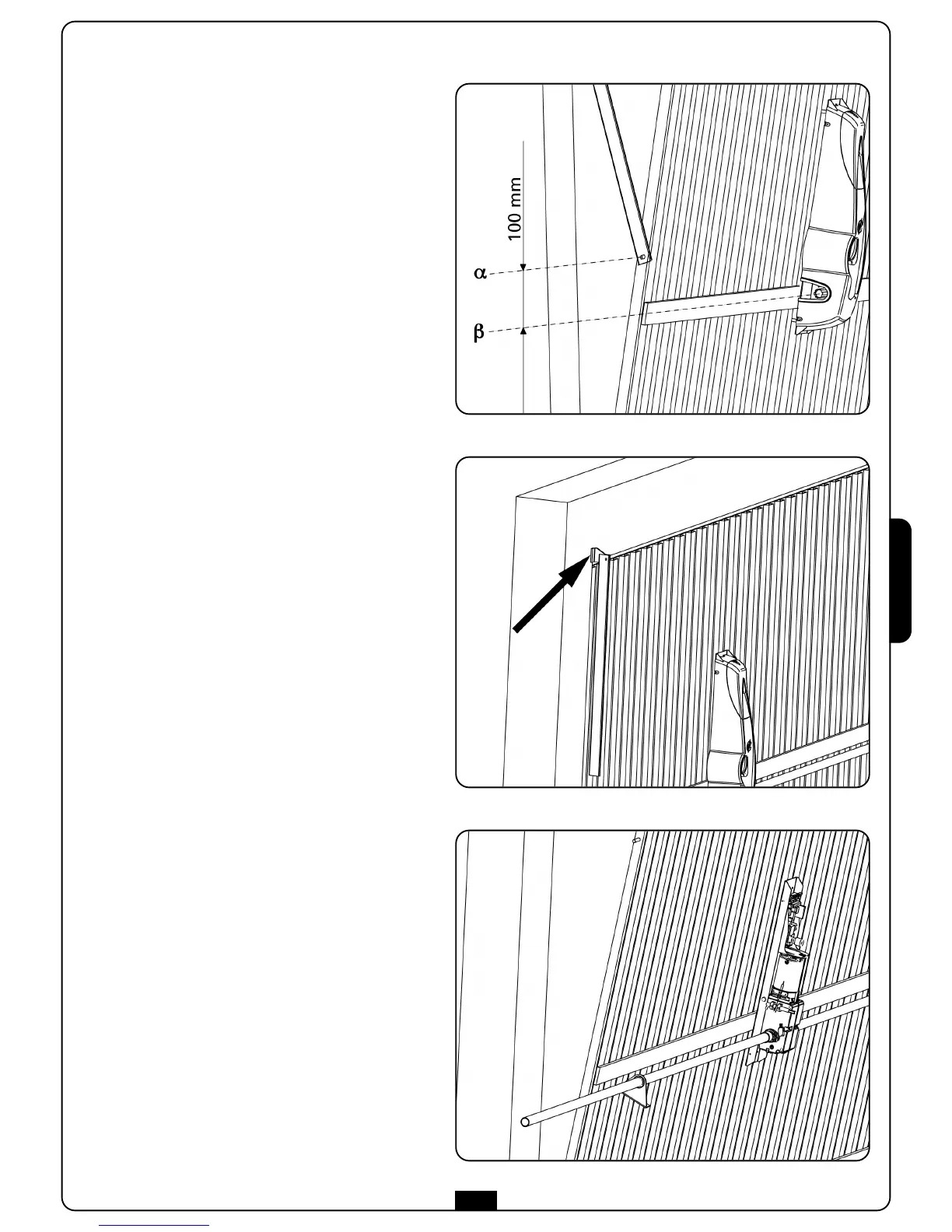

1. Lokalisieren Sie die Türarm-Achse
a
und bestimmen
Sie eine neue Achse
b
(Drehachse der Verdrehwelle
des Stellglieds VEGA-C), die 100 mm weiter unten
parallel zu
a
verläuft
2. Positionieren Sie VEGA in der Mitte der Schwenktür
und bestimmen Sie die Befestigungspunkte des Holms.
Trennen Sie den Getriebemotor durch Lösen der
beiden Bolzen vom Holm, befestigen Sie den Holm
und montieren Sie den Getriebemotor erneut
3. Befestigen Sie das Verbindungsstück des Teleskoparms
(Kode 162405) am oberen Querträger der Tür oder an
der Wand
4. Befestigen Sie den Teleskoparm mit Hilfe der
entsprechenden Zapfen und Seegerringe am
Verbindungsstück
m ACHTUNG: Der Teleskoparm muss so montiert
werden, dass er reibungslos zwischen Träger und
Tür hindurchpasst. Sollte dies aufgrund von
Platzmangel nicht möglich sein, können die dafür
vorgesehenen gebogenen Arme verwendet werden.
5. Setzen Sie das Antriebsrohr mit Buchse in die
Motorwelle und das Verbindungsstück mit der
entsprechenden Kunststoffbuchse (Kode 162406)
in das andere Ende des Rohrs ein
