9. Schweißen Sie nun bei geschlossener Tür den
Rohrsockel an das freie Ende des unteren Teils
g 2
des Teleskoparms
10. Setzen Sie den Teleskoparm in das Verbindungsstück
ein und befestigen Sie ihn definitiv mit Hilfe der
mitgelieferten Zapfen und Seegerringe
11. Befestigen Sie den zuvor in das Rohr eingesetzten
Bügel am Schwenktür
12. Wiederholen Sie die unter den Punkten 3÷ 11
beschriebenen Vorgänge für die andere Seite der Tür
13. Entblocken Sie den Getriebemotor und überprüfen
Sie, ob sich die Schwenktür problemlos öffnen und
schließen lässt.
Sollte dies nicht der Fall sein, nehmen Sie einen
erneuten Ausgleich vor, indem Sie das Gegengewicht
erhöhen

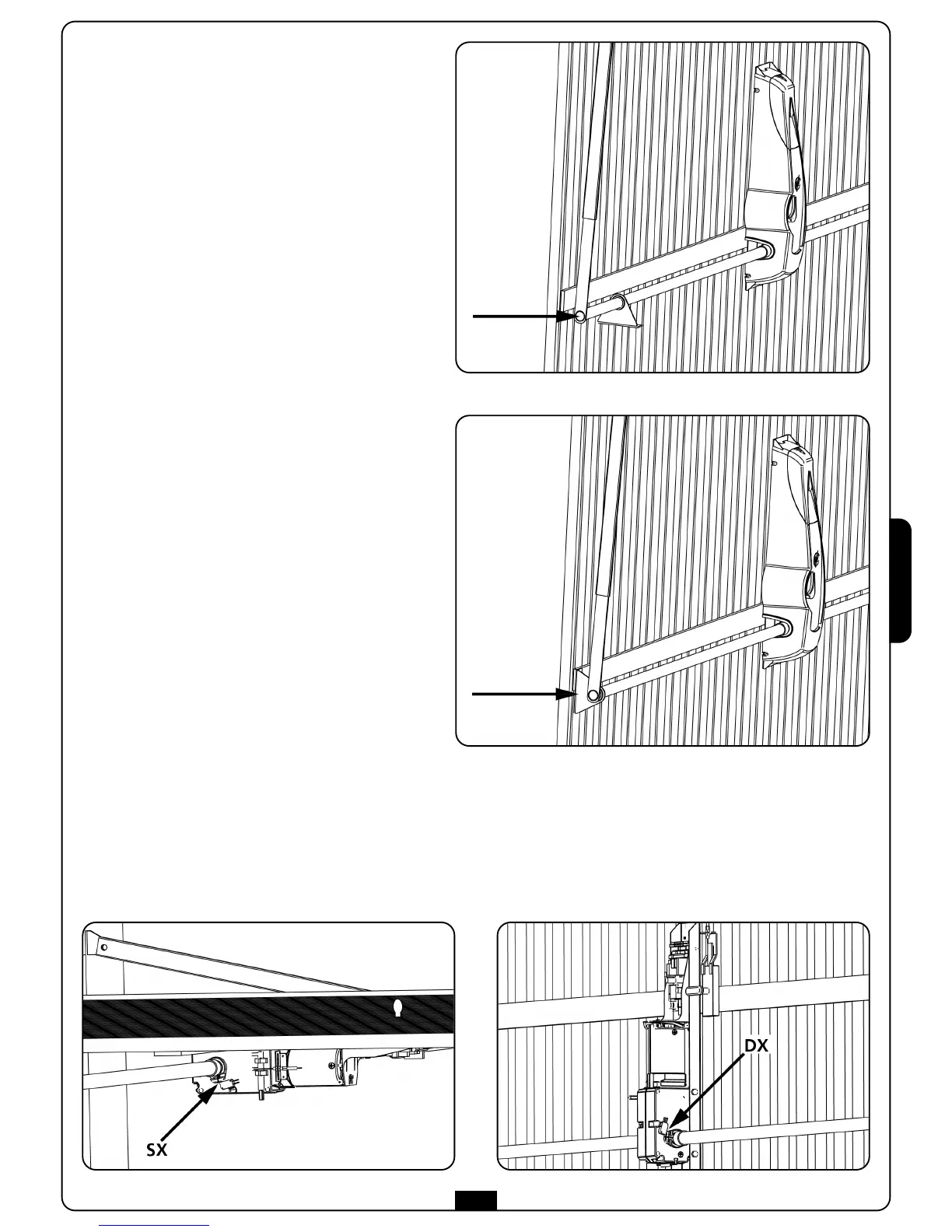

4. EINSTELLUNG DER ENDANSCHLÄGE
Endanschlag Offenstellung
Öffnen Sie die Schwenktür bis auf 50 mm vollständig und
verstellen Sie den linken Nocken bis der Mikroschalter einrastet.
Befestigen Sie den Nocken durch Anziehen der Schraube.
Endanschlag Schließstellung
Schließen Sie die Schwenktür völlig. Regulieren Sie den rechten
Nocken, bis der Mikroschalter sich einschaltet.
Befestigen Sie den Nocken durch Anziehen der Schraube
