FRANÇAIS
53
3 - INSTALLATION OF THE MOTOR

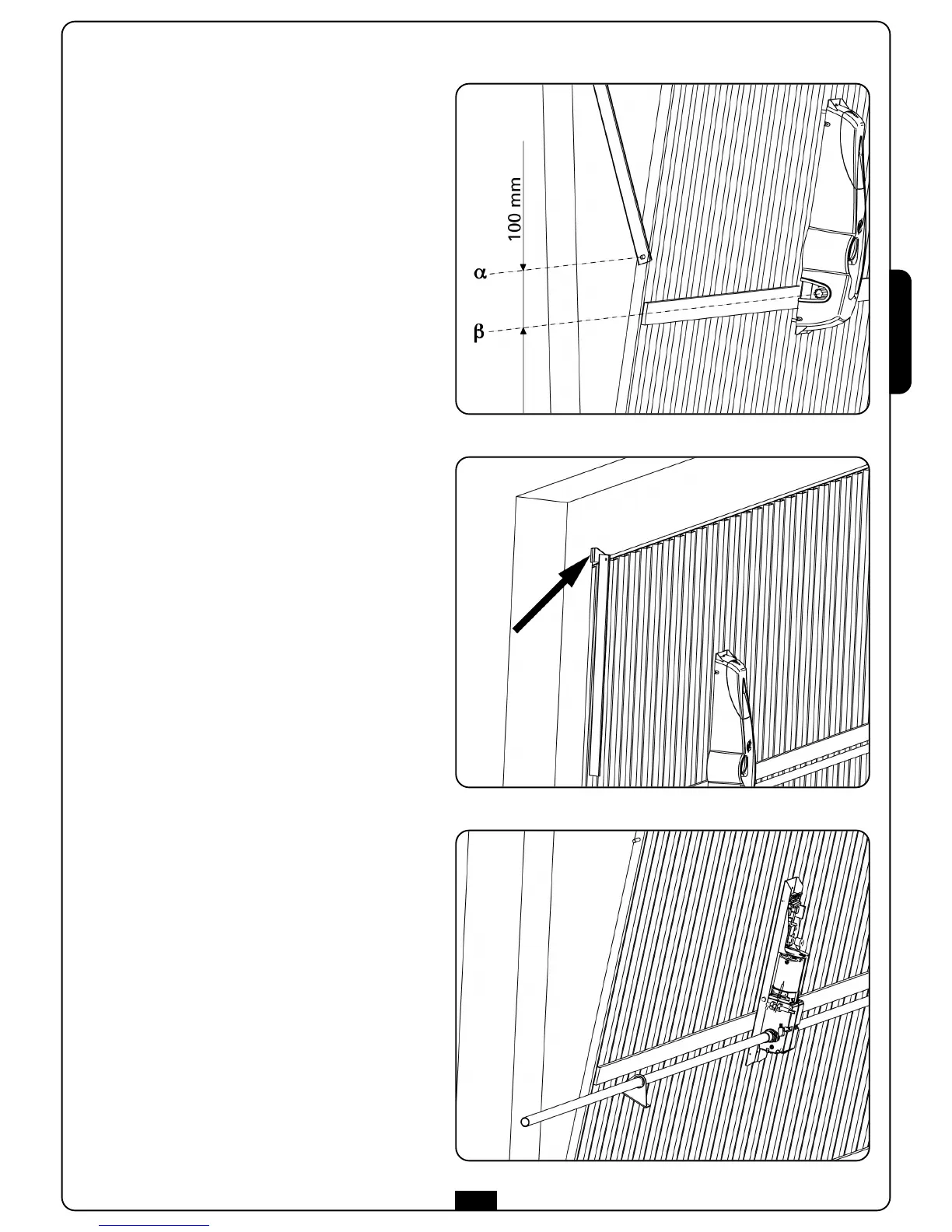

1. Individuer l’axe bras de la porte
a
et determiner un
nouveau axe
b
(axe de rotation de l’arbre de torsione
du motoreducteur VEGA), parallèle à
a
, placé à
100 mm plus en bas
2. Placer VEGA au milieu de la porte basculante et
determiner les points de fixation du longeron.
Separer le motoreducteur du longeron en devissant
les deux boulons, fixer le longeron à la porte et monter
le motoreducteur
3. Fixer la bride du bras télescopique (code 162405)
sur la traverse supérieure de la porte ou a mur
4. Fixer le bras télescopique sur la bride à travers
des tourillons et seeger
m ATTENTION: le bras télescopique doit être
monté de façon qui passe entre le montant et le
bras de la porte sans points de friction.
S’il n’est pas possible car il manque de la place,
utiliser les bras courbes.
5. Insérer le tube de transmission avec douille dans
l’arbre du moteur et insérer l’étrier avec la coquille
plastique (code 162406) dans l’autre extremité du tube
