FRANÇAIS
55

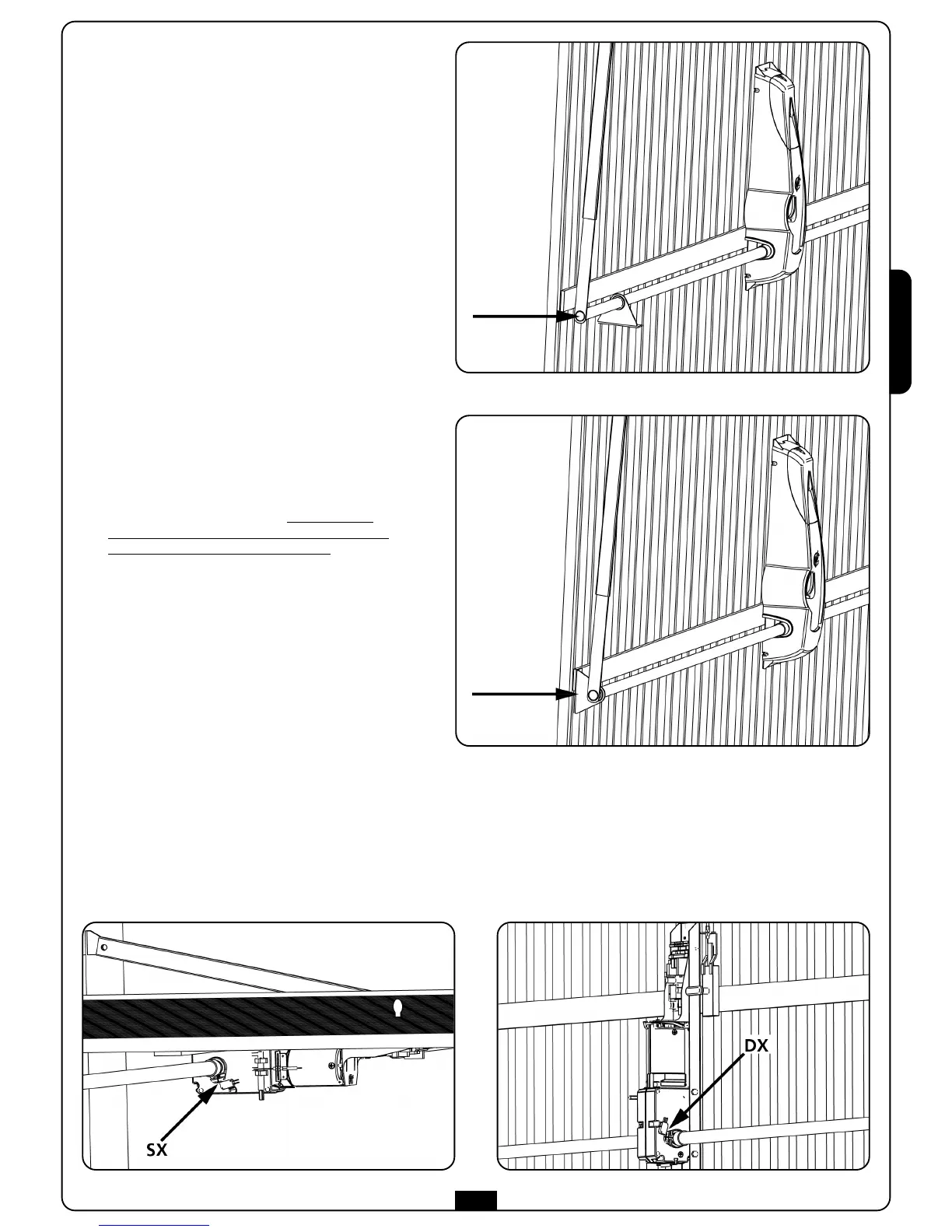

9. En tenant la porte en position de fermeture, souder la
base du tube à l’éxtremité libre de la partie inferieure
g 2
du bras télescopique
10. Insérer et fixer définitivement le bras télescopique
sur la plaque d’ancrage en fixant les gujon avec les
seeger en dotation
11. Fixer l’étrier, inseré precedemment dans le tube,
à la porte basculante
12. Répeter les operations decrites aux points 3 ÷ 10
pour l’autre côte de la porte
13. Débloquer le motoreducteur et vérifier que les
manoeuvres d’ouverture et fermeture de la porte
basculante resultent de facile exécution.
En cas contraire re-équilibrer la porte en augmentant
les contrepoids
4. REGOLATION DES FIN COURSES
Fin de course d’ouverture
Mettre la porte basculante environs à 50 mm de l’ouverture
maximum et regler la camme gauche jusqu’à faire inserer le
microinterrupteur. Fixer la camme en fermant la vis
Fin de course de fermeture
Mettre la porte basculante dans la position de maximum
fermeture et régler la camme droite jusqu’à faire insérer le
microinterrupteur. Fixer la camme en fermant la vis
