Drill.
ES - Taladro.
PT - Broca.
Screwdriver.
ES - Destornillador.
PT - Chave de fendas.
Hammer.
ES - Martillo.
PT - Martelo.
Measuring tape.
ES - Cinta métrica.
PT - Fita métrica.
Crown drill bit.
ES - Broca corona.
PT - Broca do núcleo
.
Pencil.
ES - Lápiz.
PT - Lápis.
2. Ensures safe distances for installation.
ES - Asegura las distancias de seguridad para la instalación.
PT - Assegura distâncias seguras para a instalação.
1. Drill an hole in the top of the cable gland with the crown drill bit.
Place the cable gland and pass the cable through it.
ES - Haz un agujero en la parte superior con la broca corona. Coloca la prensaestopa y pasa
el cable a través de ella.
PT - Fazer um furo na parte superior com a broca do núcleo. Colocar o bucim e passar o
cabo através dele.

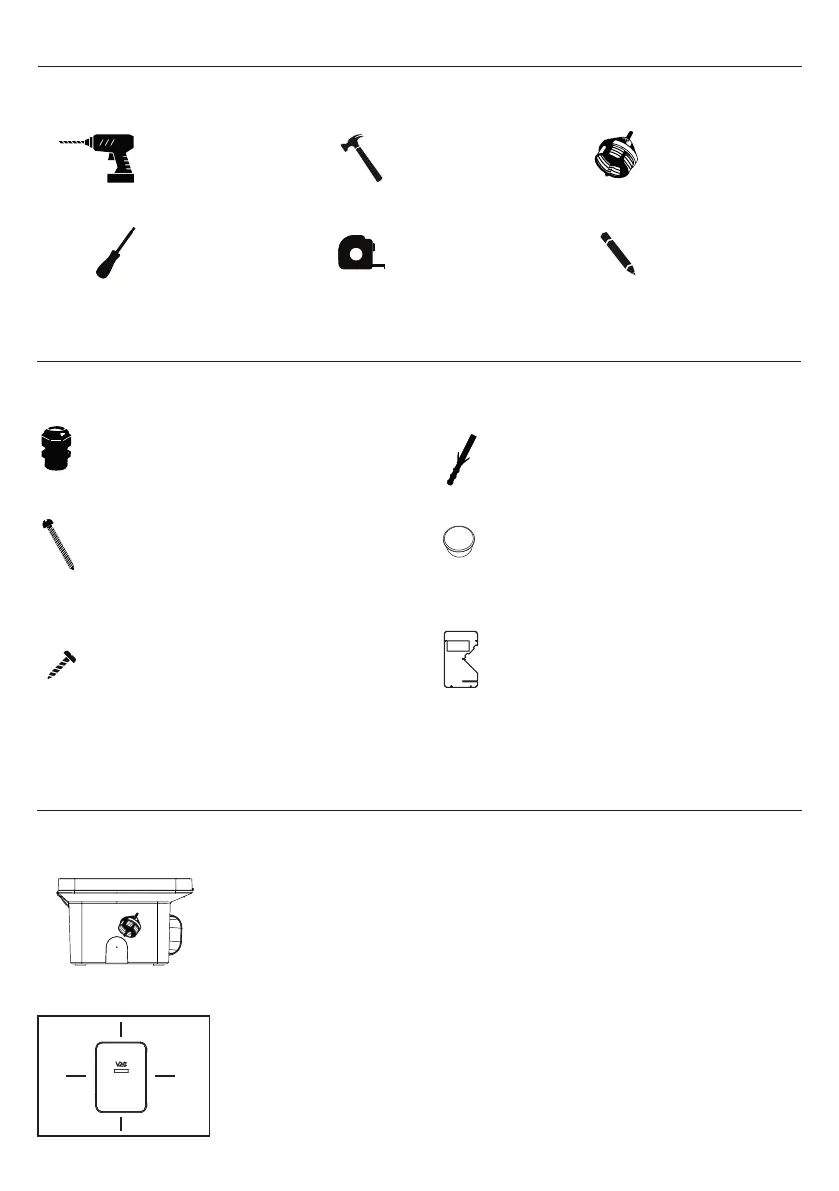

4. TOOLS REQUIRED FOR INSTALLATION
6. FOLLOW THESE STEPS FOR THE INSTALLATION
1.30 - 1.70m
350mm
350mm
350mm
Stopa press.
ES - Prensaestopa.
PT - Bucim.
Zinc-plated star screw with
ø4,8x32mm.
ES - Tornillo cincado con cabeza
alomada de estrella de ø4,8x32mm.
PT - Parafuso revestido a zinco com
cabeça estrela ø4,8x32mm.
Pan head screw with ø3x6mm
washer.
ES - Tornillo con cabeza alomada de ø3x6mm.
PT - Parafuso de cabeça estrela ø3x6mm.
N+Plus Nylon Plug ø6x30mm.
ES - Taco N+Plus Nylon ø6x30mm.
PT - Bucha N+Plus Nylon ø6x30mm.
Plug BLG Barrel BK
15,9x8,5mm.
ES - Tapón BLG Barrel BK 15,9x8,5mm.
PT - Ficha BLG Barrel BK 15,9x8,5mm
x4
Methacrylate protector with
ø6mm holes.
ES - Protector metacrilato con agujeros de ø6mm .
PT - Protector de acrilico com orifícios de ø6mm.
5. ACCESSORIES INCLUDED IN THE RECHARGING POINT
x1
x5
x4
x4
x1
5
ES - 4. HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN
PT - 4. FERRAMENTAS NECESSÁRIAS PARA A INSTALAÇÃO
ES - 5. ACCESORIOS INCLUIDOS EN EL PUNTO DE RECARGA
PT - 5. ACESSÓRIOS INCLUÍDOS NO POSTO DE CARREGAMENTO
ES - 6. PASOS A SEGUIR PARA LA INSTALACIÓN
PT - 6. PASSOS A SEGUIR PARA A INSTALAÇÃO
