Sisseehitatud mudeli paigaldus spetsialisti poolt 4
0020266269_00 Kasutus- ja paigaldusjuhend 123

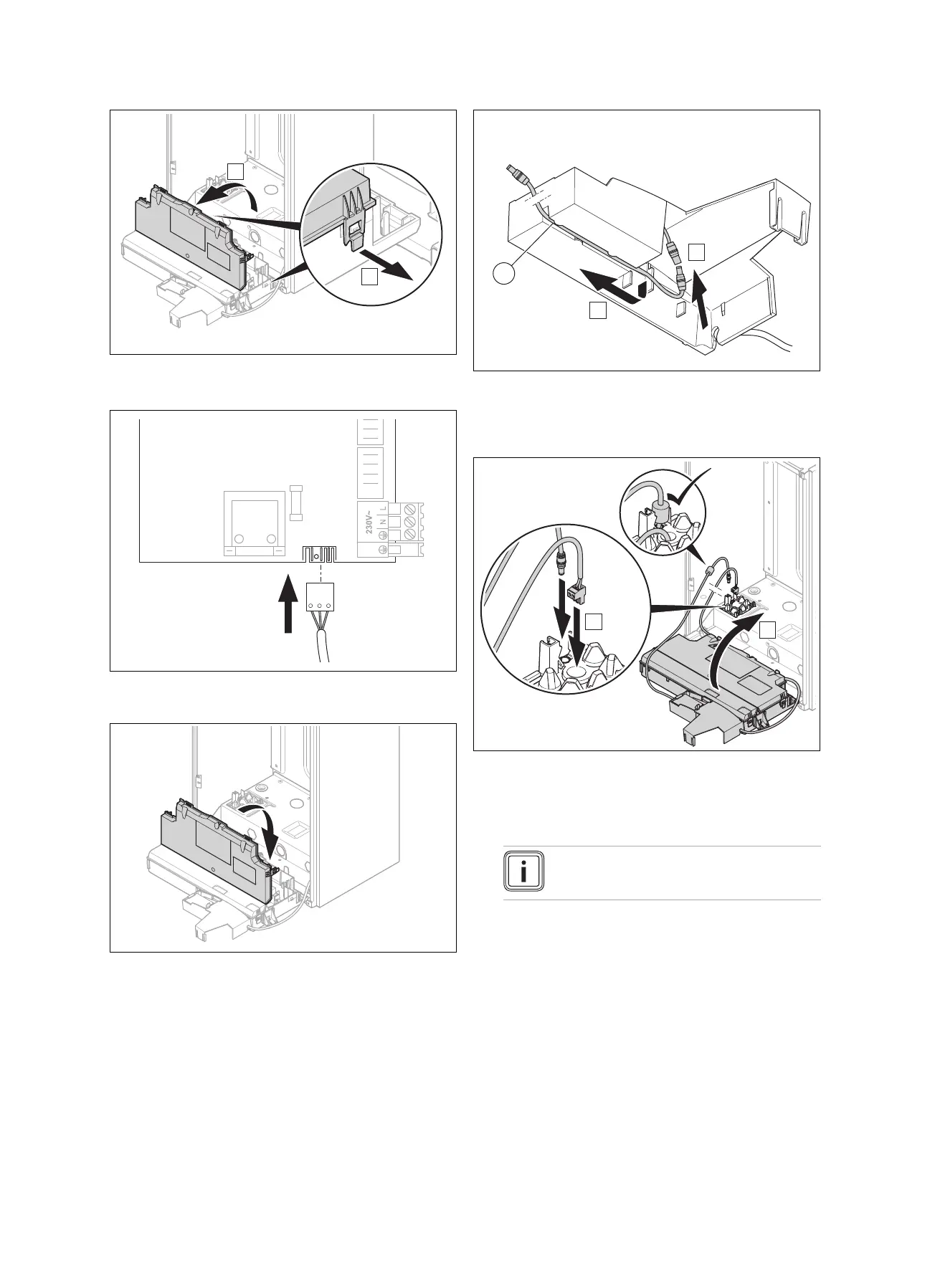

10. Avage lülitusplokk ettenähtud kohtadest (A).
11. Klappige lülitusploki kate enda poole lahti (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
12. Ühendage sideploki toitepinge pistik kütteseadme elekt-
roonika lülitusplokis olevate klemmidega X12.
13. Sulgege lülitusploki kate, kuni see kuuldavalt lukustub.
14. Ühendage tarvikute komplekti (1) toitepinge pikendus-
juhe hoidikus oleva toiteühendusega (A).
15. Paigutage toitepinge pikendusjuhe hoidiku kaab-
liavasse (B).
16. Juhtige eBUS-kaabel ja toitepingekaabel kütteseadme
alusplekis ettenähtud kaabliava kaitserõngast läbi (A).
17. Vajadusel eemaldage eBUS-kaabli pistik ja ühendage
taas pärast läbijuhtimist.
Märkus
Ärge jälgige polaarsust.
18. Pange tähele, et toitepingekaabli ferriitsüdamik oleks
kütteseadme sees.
19. Klappige kütteseadme lülitusplokid uuesti üles, kuni see
kuuldavalt fikseerub (B).
20. Jälgige, et hoiukarbist tulevad juhtmeühendused olek-
sid lülitusploki taga ning oleksid muljumise eest kaits-
tud.
