Ammattilaisen tekemä integroidun mallin asennus 4
0020266269_00 Käyttö- ja asennusohjeet 143

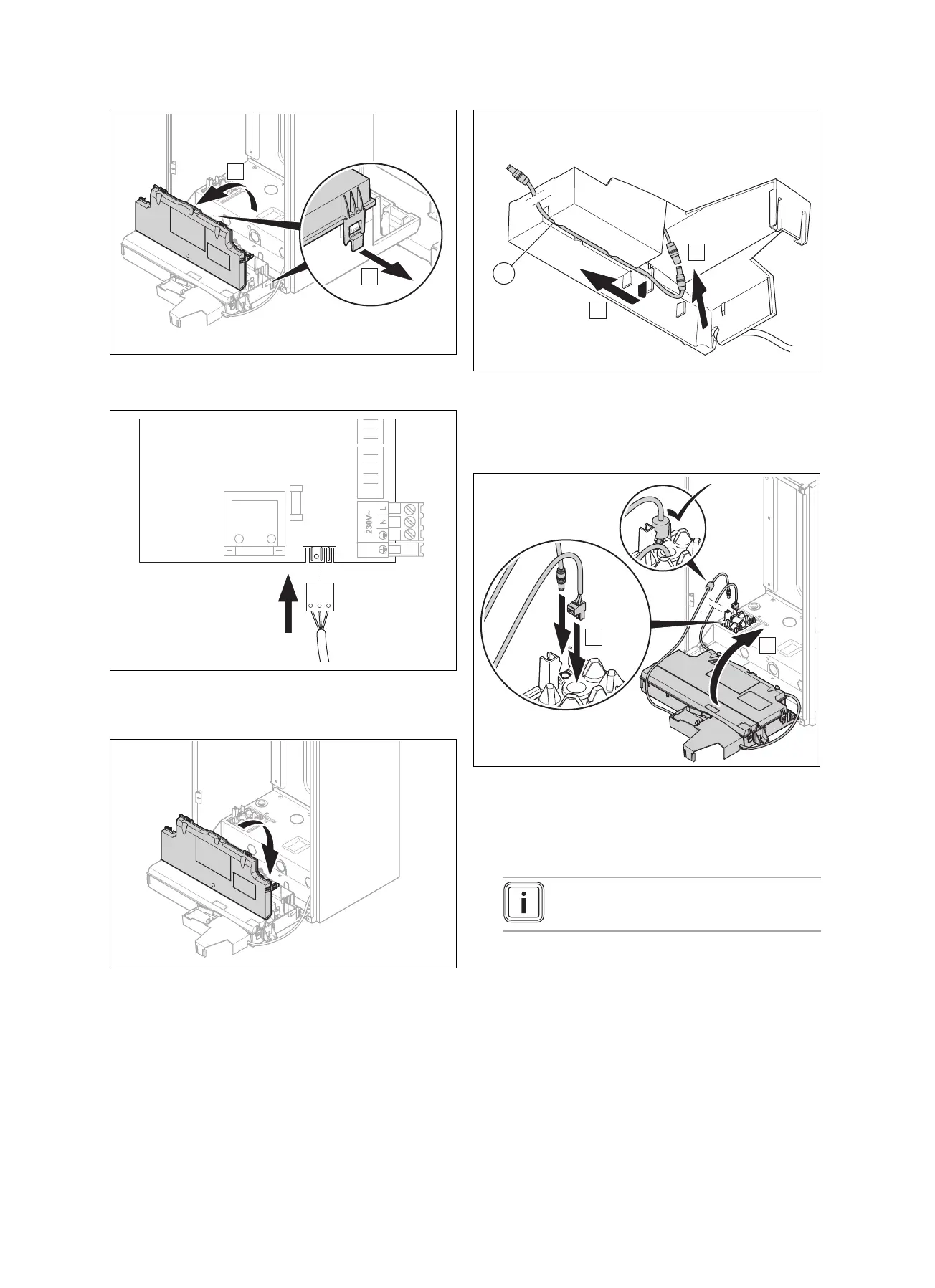

10. Avaa kytkentäkaappi asianmukaisista kohdista (A).
11. Käännä kytkentäkaapin kansi auki (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
12. Liitä viestintälaitteen jännitteensyötön pistoke kytken-
täkaapissa olevaan lämmityslaitteen elektroniikan liitti-
meen X12.
13. Sulje kytkentäkaapin kansi siten, että se lukittuu kuulu-
vasti paikalleen.
14. Liitä ohessa toimitettuihin lisäosiin kuuluva jännitteen-
syötön jatkojohto (1) kiinnityskotelossa olevaan verkko-
laitteeseen (A).
15. Vedä jännitteensyötön jatkojohto kiinnityskotelon kaa-
pelin ohjaimeen (B).
16. Vedä eBUS-väyläkaapeli ja jännitteensyöttökaapeli
lämmityslaitteen pohjalevyssä sijaitsevan, tarkoitukseen
varatun kaapeliläpiviennin läpi (A).
17. Irrota tarvittaessa eBUS-väyläkaapelin pistoke ja liitä se
läpiviennin jälkeen takaisin.
Ohje
Napaisuutta ei tarvitse ottaa huomioon.
18. Varmista, että jännitteensyöttökaapelin ferriittisydän on
lämmityslaitteen sisällä.
19. Käännä lämmityslaitteen kytkentäkaappi takaisin ylös
siten, että se lukittuu kuuluvasti paikalleen (B).
20. Varmista, että kiinnityskotelosta tulevat johdot ovat kyt-
kentäkaapin takana eivätkä jää puristuksiin.
