Installation de la version intégrée « Built-in » par le professionnel… 4
0020266269_00 Notice d’utilisation et d’installation 163

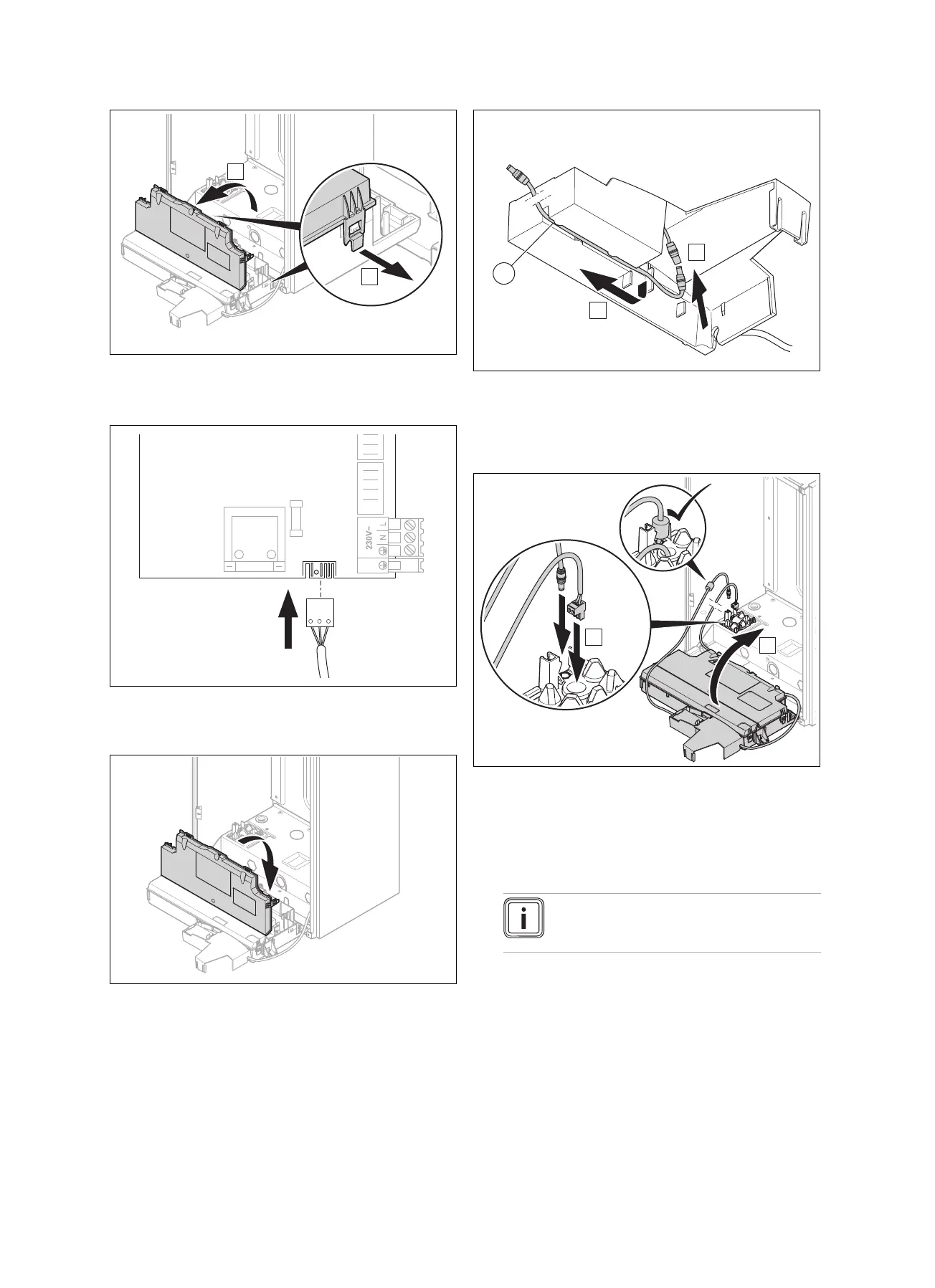

10. Ouvrez le boîtier électrique au niveau des points (A)
prévus à cet effet.
11. Tirez le clapet du boîtier électrique vers vous (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
12. Branchez le connecteur d’alimentation électrique de
l’unité de communication sur la cosse X12 de l’électro-
nique de la chaudière située dans le boîtier électrique.
13. Fermez le clapet du boîtier électrique, qui doit s’enclen-
cher avec un déclic.
14. Reliez la rallonge de l’alimentation électrique du com-
plément de livraison (1) au module d’alimentation à l’in-
térieur du boîtier de fixation (A).
15. Faites passer la rallonge de l’alimentation électrique
dans le câblage du boîtier de fixation (B).
16. Faites passer le câble eBUS et le câble d’alimentation
électrique dans le passe-câbles prévu à cet effet dans
le fond bas de la chaudière (A).
17. Si nécessaire, débranchez le connecteur du câble
eBUS, puis reconnectez-le après avoir fait cheminer le
câble.
Remarque
Il n’est pas nécessaire de respecter la pola-
rité.
18. Faites en sorte que le tore de ferrite du câble d’alimen-
tation électrique se trouve bien à l’intérieur de la chau-
dière.
19. Remontez le boîtier électrique de la chaudière, de sorte
qu’il s’enclenche avec un déclic (B).
20. Veillez à ce que les câbles qui viennent du boîtier de
fixation passent bien derrière le boîtier électrique et ne
se coincent pas.
