4 Installation de la version intégrée « Built-in » par le professionnel…
166 Notice d’utilisation et d’installation 0020266269_00
A
B
C

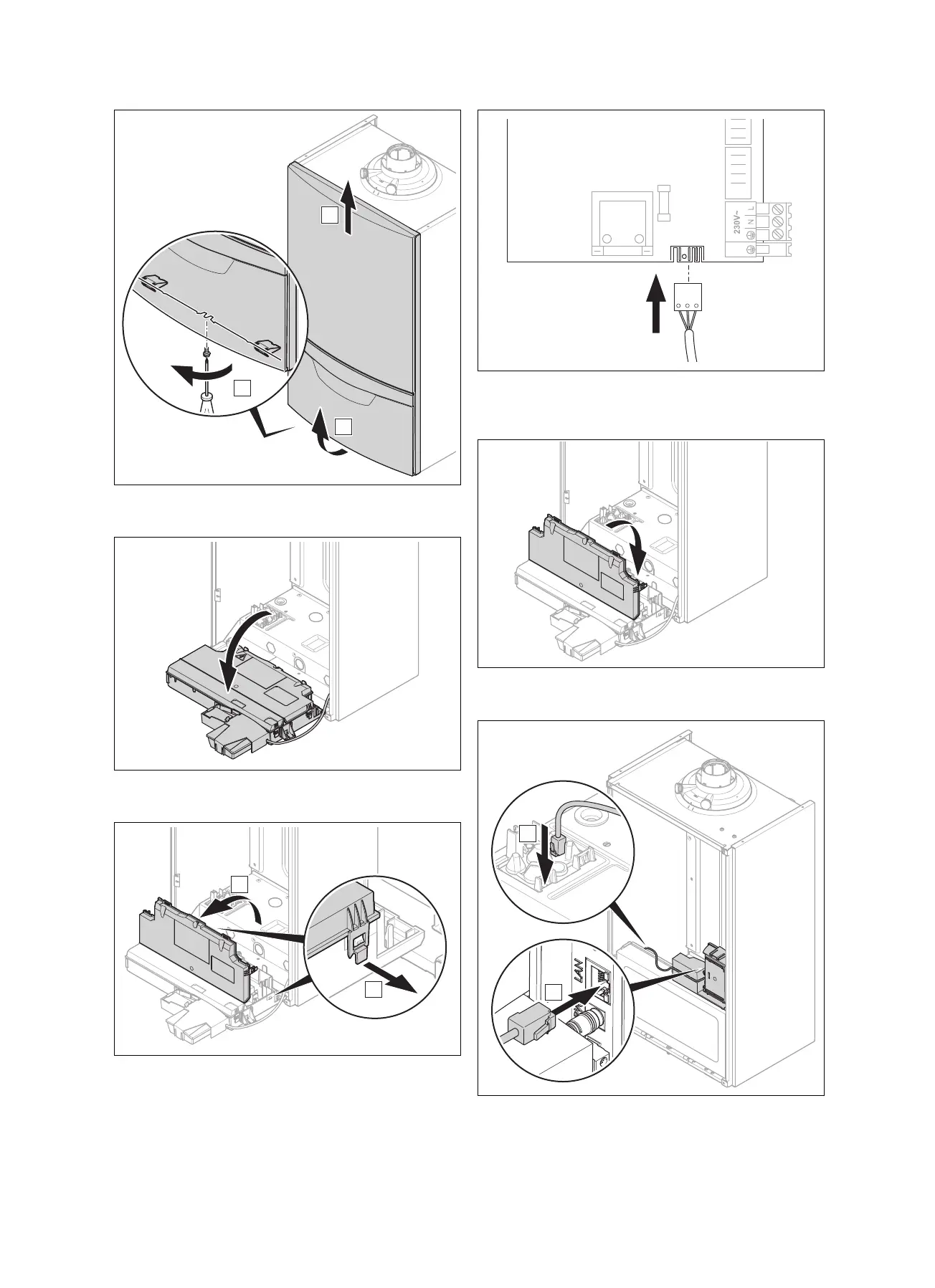

2. Retirez le panneau avant de la chaudière en suivant les
étapes (A), (B) et (C).
3. Basculez le boîtier électrique de la chaudière vers le
bas.
A
B
4. Ouvrez le boîtier électrique au niveau des points (A)
prévus à cet effet.
5. Tirez le clapet du boîtier électrique vers vous (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
6. Branchez le connecteur d’alimentation électrique de
l’unité de communication sur la cosse X12 de l’électro-
nique de la chaudière située dans le boîtier électrique.
7. Fermez le clapet du boîtier électrique, qui doit s’enclen-
cher avec un déclic.
B
A
8. Branchez le câble LAN sur l’unité de communication, au
point (A).
