4 Installation de la version intégrée « Built-in » par le professionnel…
170 Notice d’utilisation et d’installation 0020266269_00
A

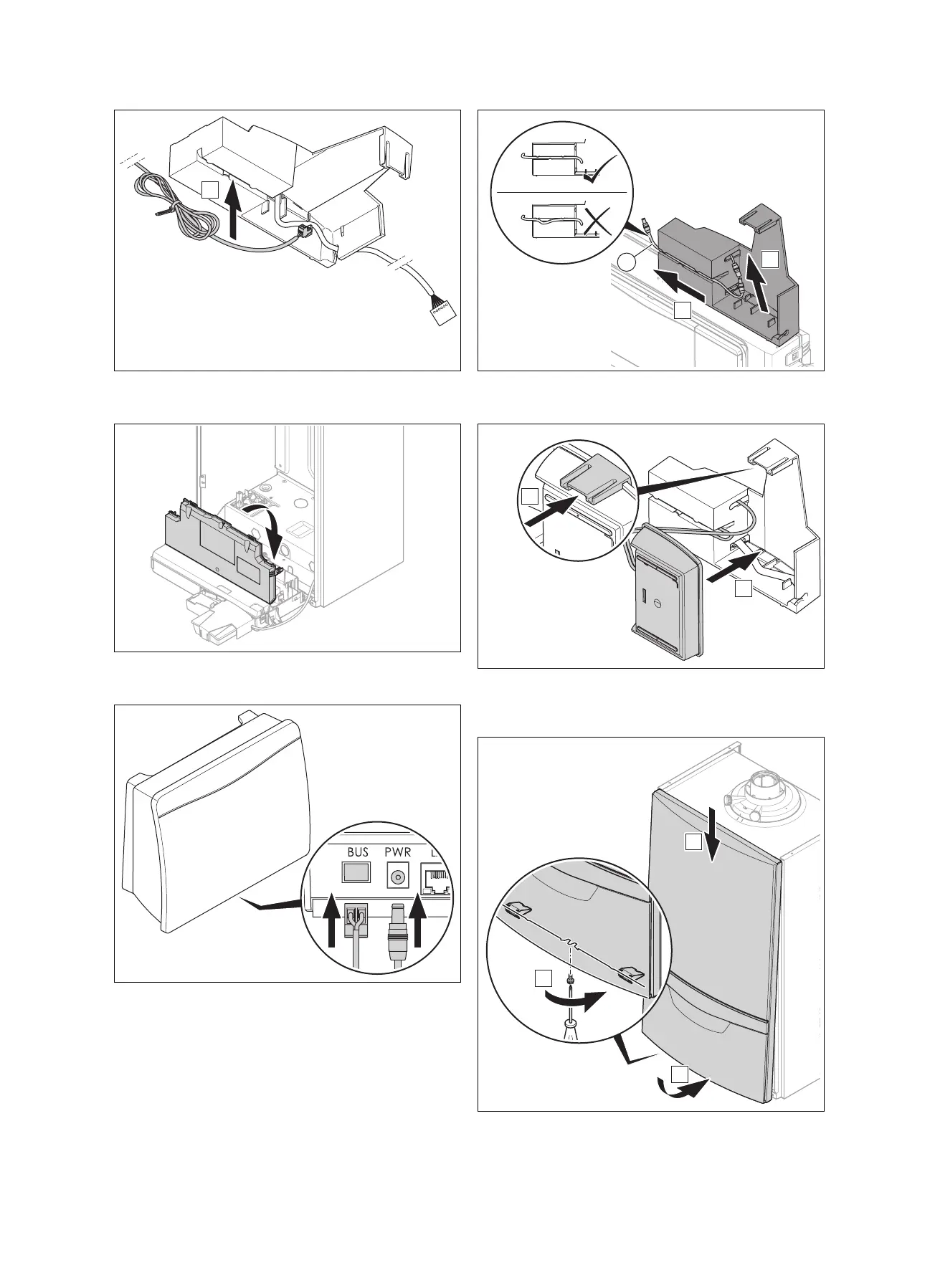

14. Faites cheminer la ligne eBUS dans le câblage du boî-
tier de fixation (A).
15. Fermez le clapet du boîtier électrique, qui doit s’enclen-
cher avec un déclic.
16. Branchez les connecteurs du câble eBUS et du câble
d’alimentation électrique dans les prises prévues à cet
effet dans l’unité de communication.
A
B
1
17. Vérifiez que le câble d’alimentation électrique chemine
correctement dans le câblage (A) et (B).
B
A
18. Montez l’unité de communication dans le boîtier de
fixation (A), puis plaquez-la sur l’étrier du boîtier de
fixation, de sorte qu’elle s’enclenche avec un déclic (B).
C
B
A
19. Montez le panneau avant de la chaudière (A).
