Instalacija Built-In-verzije od strane ovlaštenog servisera 4
0020266269_00 Upute za rukovanje i instaliranje 183
A
B

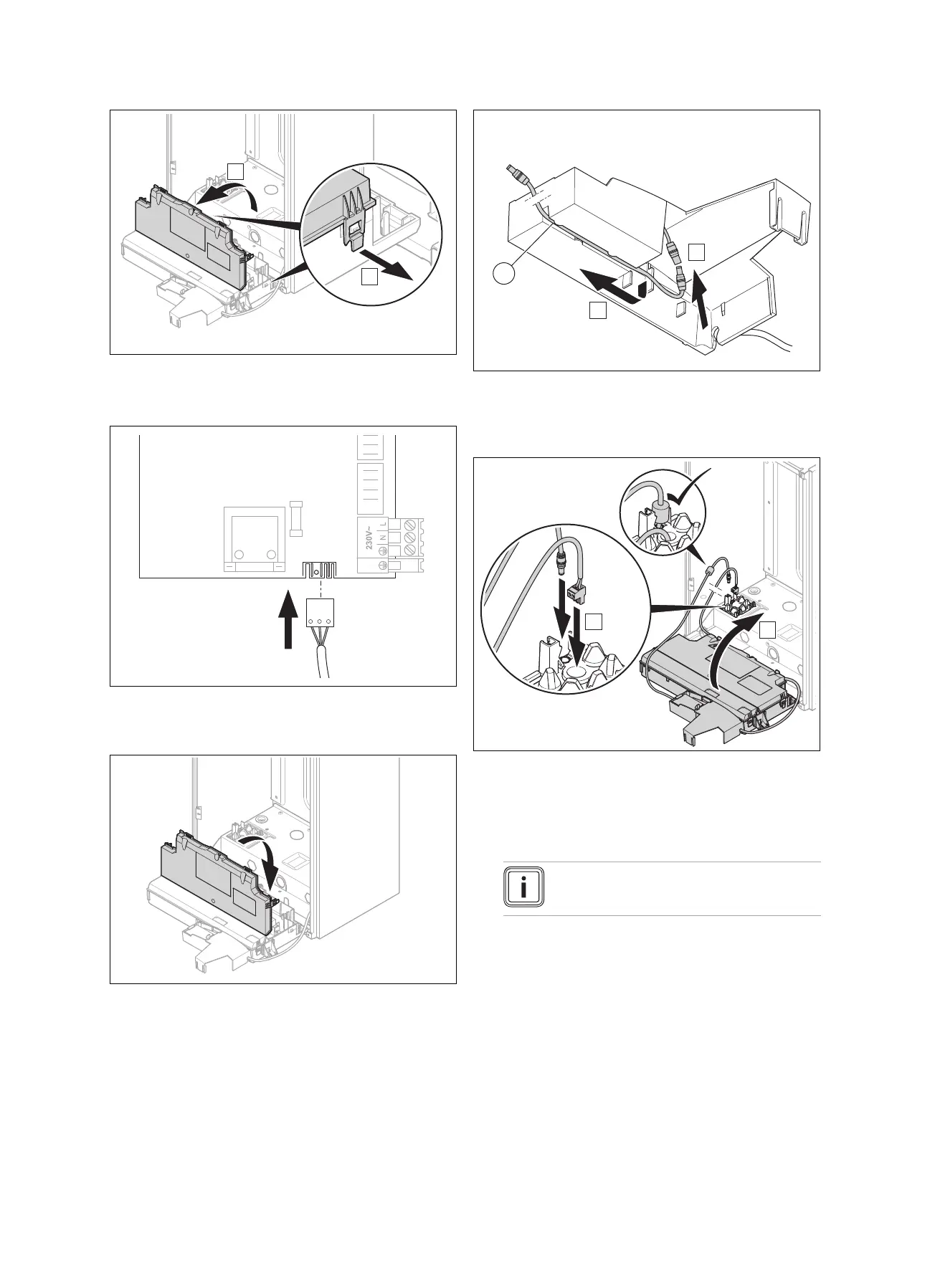

10. Otvorite kontrolnu kutiju na za to predviđenim mjestima
(A).
11. Preklopite poklopac kontrolne kutije prema sebi (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
12. Priključite utikač strujnog napajanja za komunikacijsku
jedinicu na stezaljke X12 na elektroniku uređaja za
grijanje u kontrolnoj kutiji.
13. Priključite poklopac kontrolne kutije sve dok se čujno ne
uglavi.
1
A
B
14. Povežite produžni kabel strujnog napajanja iz priloga
(1) s mrežnim dijelom u kutiji (A).
15. Položite produžni kabel strujnog napajanja u vodilicu
kabela kutije (B).
B
A
16. Provedite eBUS kabel i kabel za strujno napajanje kroz
za to predviđenu kabelsku provodnicu u podnoj ploči
uređaja za grijanje (A).
17. Ako je potrebno, uklonite utikač eBUS kabela i priklju-
čite ga ponovno nakon provođenja.
Napomena
Nije potrebno voditi računa o polaritetu.
18. Vodite računa da se feritna jezgra na kabelu za strujno
napajanje nalazi unutar uređaja za grijanje.
19. Ponovno prema gore otklopite kontrolnu kutiju uređaja
za grijanje dok se čujno ne uglavi (B).
20. Vodite računa da se vodovi koji izlaze iz kutije nalaze
iza kontrolne kutije i da nisu prikliješteni.
