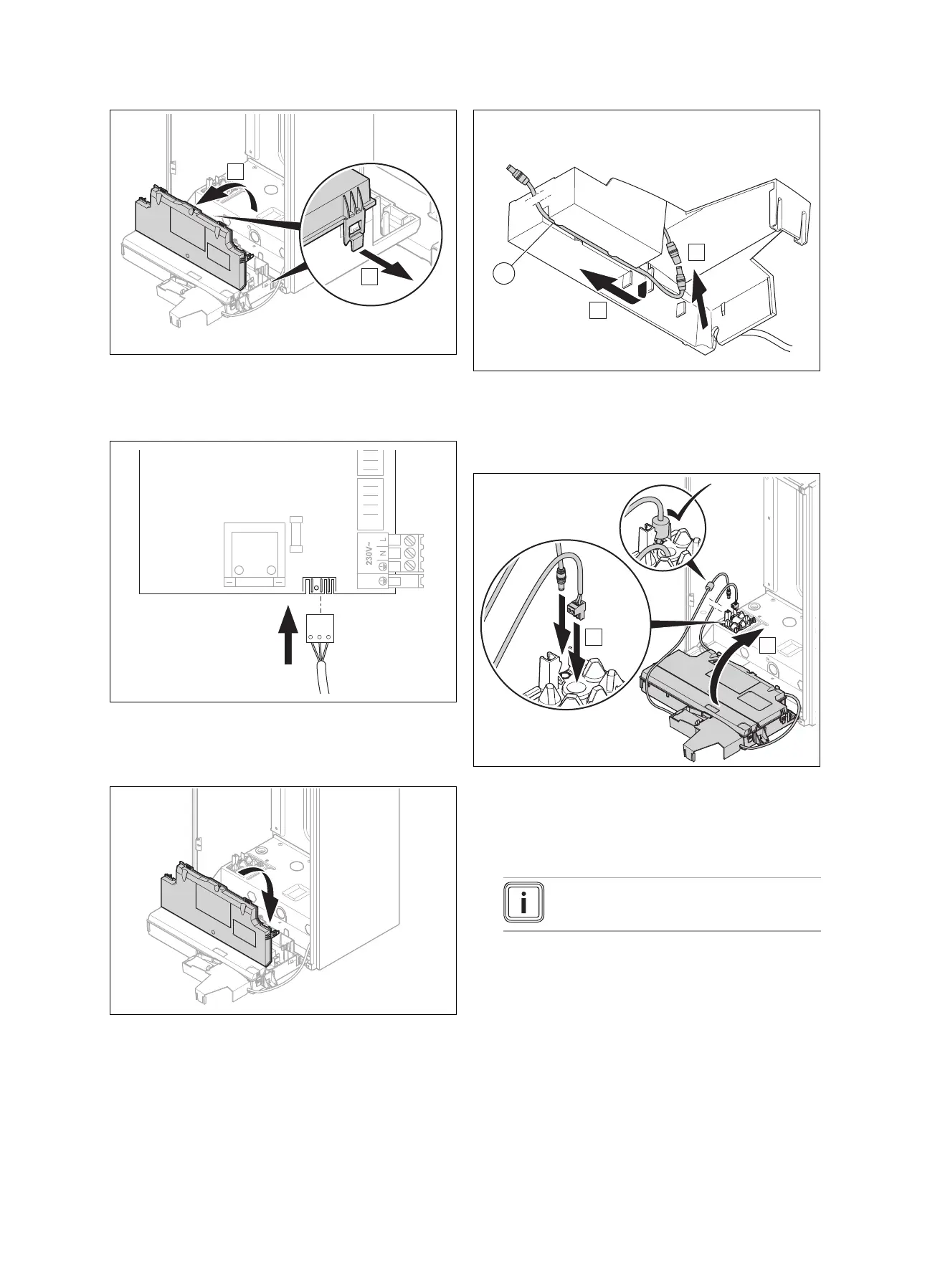

10. Aprire l'alloggiamento della scheda comando nei punti
previsti a tal fine (A).
11. Aprire il coperchio dell'alloggiamento della scheda co-
mando verso di sé (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
12. Collegare il connettore dell'alimentazione di tensione
per l'unità di comunicazione al morsetto X12 sull'elet-
tronica dell'apparecchio di riscaldamento nell'alloggia-
mento della scheda comando.
13. Chiudere il coperchio dell'alloggiamento della scheda
comando fino a farlo scattare percettibilmente in sede.
14. Collegare il cavo di prolunga dell'alimentazione di ten-
sione prelevato dall'imballo (1) con il gruppo alimenta-
zione nella scatola di supporto (A).
15. Posare il cavo di prolunga dell'alimentazione di ten-
sione nel condotto cavi della scatola di supporto (B).
16. Far passare il cavo eBUS e il cavo dell'alimentazione di
tensione attraverso l'apposito passacavo nella lamiera
di fondo dell'apparecchio di riscaldamento (A).
17. Se necessario, eliminare il connettore del cavo eBUS e
ricollegarlo dopo averlo fatto passare.
Avvertenza
Non prestare attenzione alla polarità.
18. Prestare attenzione che il nucleo di ferrite sul cavo del-
l'alimentazione di tensione si trovi all'interno dell'appa-
recchio di riscaldamento.
19. Ribaltare nuovamente verso l'alto l'alloggiamento della
scheda comando dell'apparecchio di riscaldamento fino
a farlo scattare percettibilmente in sede (B).
20. Prestare attenzione che i cavi provenienti dalla scatola
si trovino dietro l'alloggiamento della scheda comando
e non vengano schiacciati.
