Installazione versione Built-In da parte del tecnico qualificato 4
0020266269_00 Istruzioni per l'uso e l'installazione 229

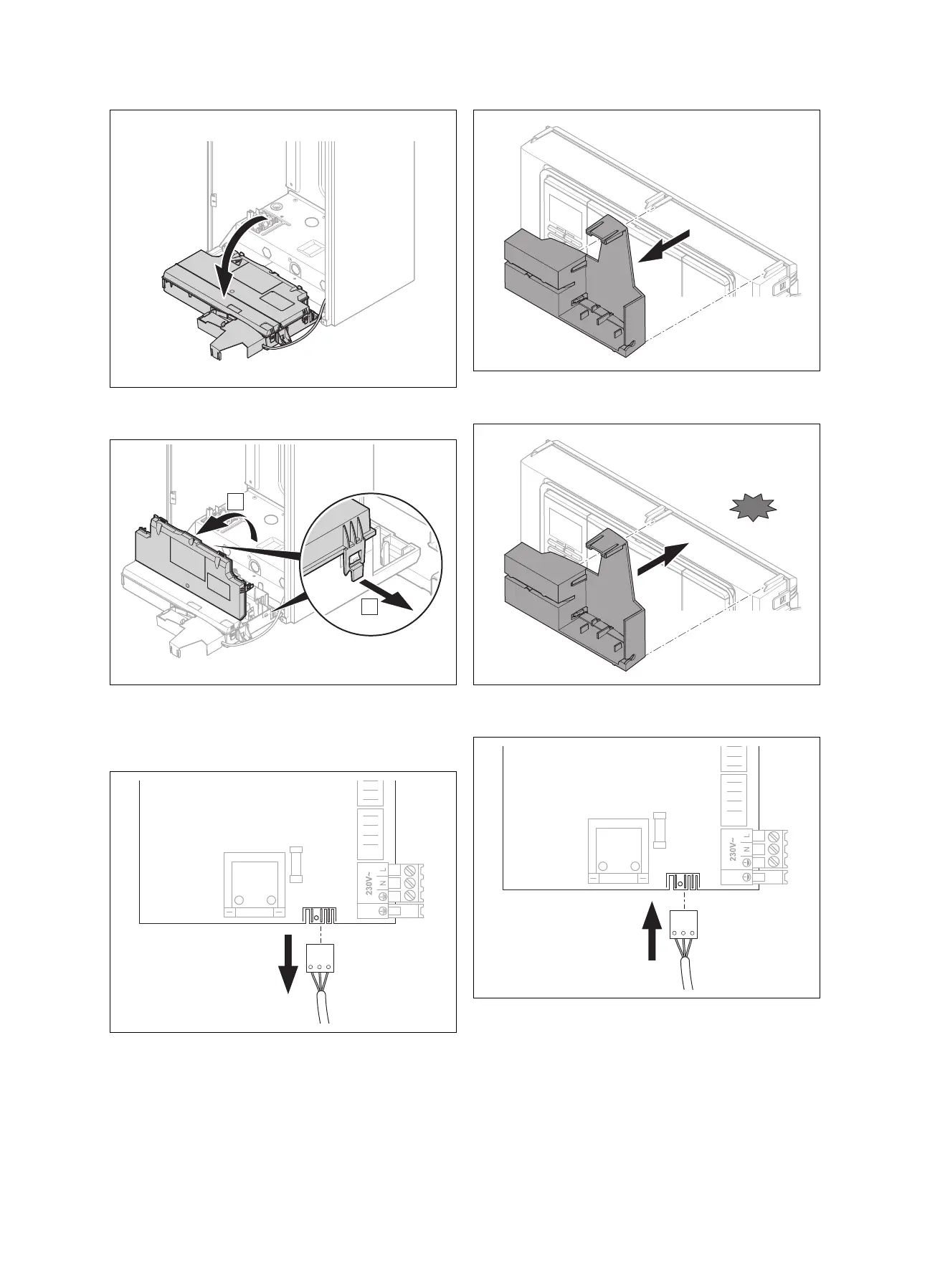

7. Ribaltare verso il basso l'alloggiamento della scheda
comando dell'apparecchio di riscaldamento.
8. Aprire l'alloggiamento della scheda comando nei punti
previsti a tal fine (A).
9. Aprire il coperchio dell'alloggiamento della scheda co-
mando verso di sé (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
10. Estrarre il connettore dell'alimentazione di tensione per
l'unità di comunicazione dal morsetto X12 sull'elettro-
nica dell'apparecchio di riscaldamento nell'alloggia-
mento della scheda comando.
11. Staccare la scatola di supporto dall'alloggiamento della
scheda comando.
12. Montare la nuova scatola di supporto sull'alloggiamento
della scheda comando.
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
13. Collegare il connettore dell'alimentazione di tensione
per l'unità di comunicazione al morsetto X12 sull'elet-
tronica dell'apparecchio di riscaldamento nell'alloggia-
mento della scheda comando.
