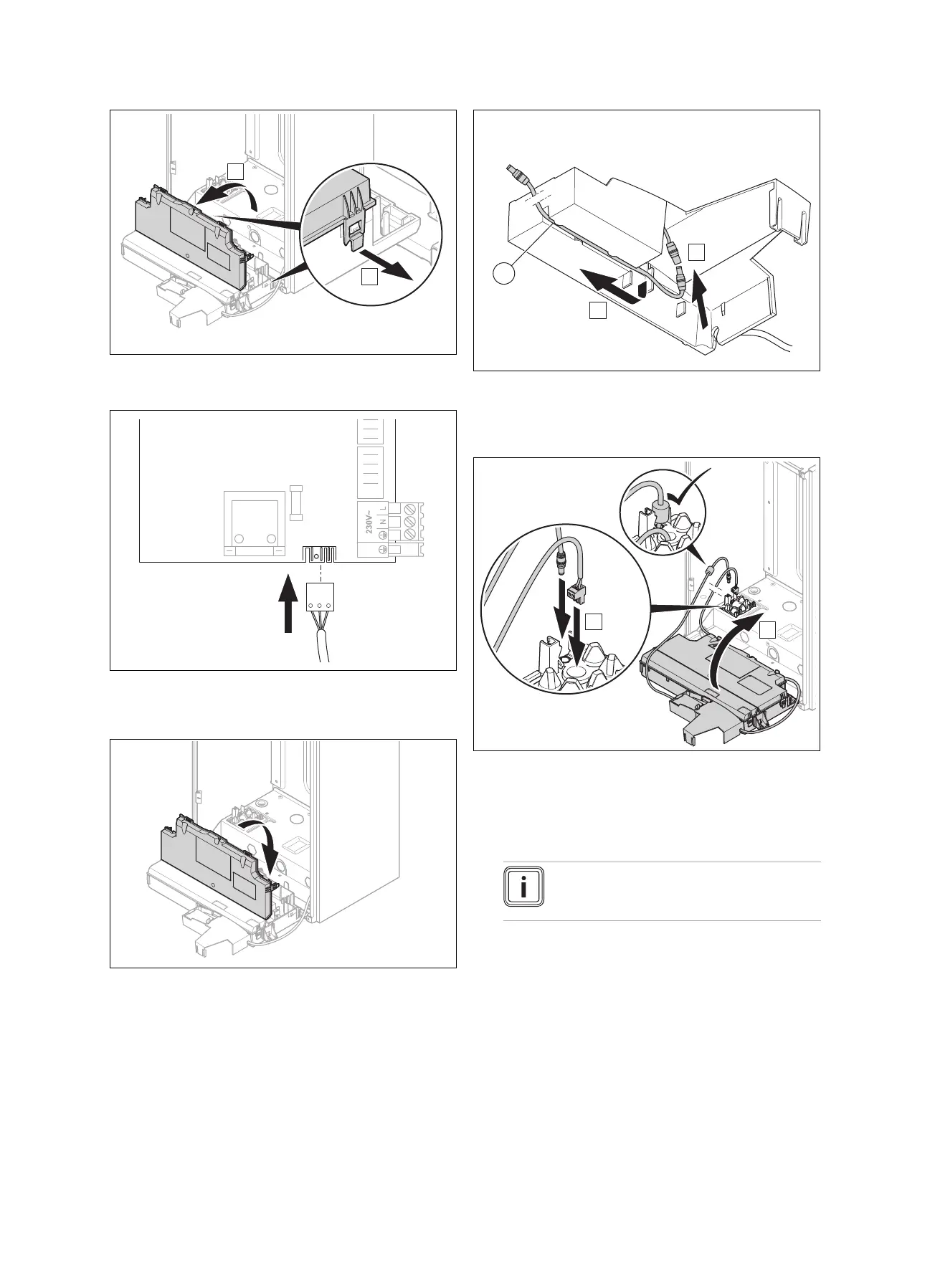

10. Åbn kontrolboksen på de dertil beregnede steder (A).
11. Klap kontrolboksens dæksel op mod dig selv (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
12. Tilslut stikket til spændingsforsyningen for kommunika-
tionsenheden til klemme X12 på kedelelektronikken i
kontrolboksen.
13. Luk kontrolboksens dæksel, så det går hørbart i ind-
greb.
14. Forbind spændingsforsyningens forlængerkabel fra
materialepakken (1) med netdelen i holdeboksen (A).
15. Træk spændingsforsyningens forlængerkabel i holde-
boksens kabelføring (B).
16. Før eBUS-kablet og spændingsforsyningskablet gen-
nem den dertil beregnede kabelgennemføring i kedlens
bundplade (A).
17. Fjern om nødvendigt eBUS-kablets stik, og tilslut det
igen efter gennemføringen.
Bemærk
Det er ikke nødvendigt at være opmærksom
på polariteten.
18. Vær opmærksom på, at ferritkernen på spændingsfor-
syningskablet befinder sig inden for kedlen.
19. Klap kedlens kontrolboks op igen, så den går hørbart i
indgreb (B).
20. Vær opmærksom på, at de ledninger, der kommer fra
holderboksen, skal befinde sig bag kontrolboksen og
ikke må klemmes.
