Built-In versijas instalāciju veic profesionāls amatnieks 4
0020266269_00 Lietošanas un montāžas instrukcija 265
A
B
C

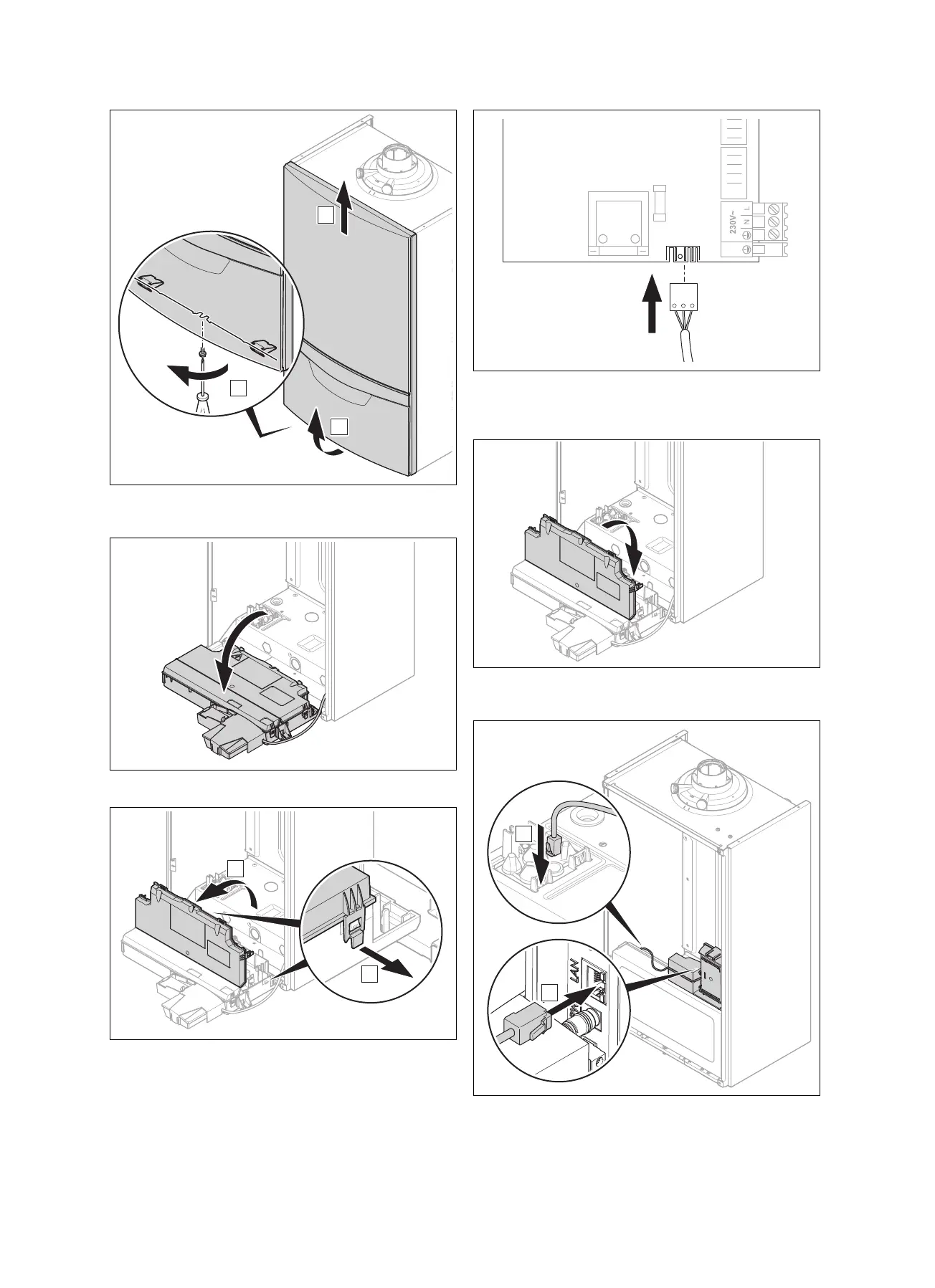

2. Noņemiet sildierīces priekšējo apšuvumu, veicot darba
soļu (A), (B) un (C).
3. Nolaidiet sildierīces pārslēdzēju kasti uz leju.
A
B
4. Atveriet pārslēdzēju kasti tam paredzētajās vietās (A).
5. Atveriet pārslēdzēju kastes vāku savā virzienā (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
6. Pieslēdziet komunikācijas vienības barošanas spraudni
pie sildierīces elektronikas spailes X12 pārslēdzēju
kastē.
7. Aizveriet pārslēdzēju kastes vāku, līdz tas dzirdami no-
fiksējās.
B
A
8. Pieslēdziet LAN kabeli komunikācijas vienībai (A).
9. Izvadiet LAN kabeli caur paredzēto kabeļa izvadi sildie-
rīces pamatnes plāksnē (B).
