4 Installation af built-in-version ved VVS-installatør
26 Betjenings- og installationsvejledning 0020266269_00
A
B
C

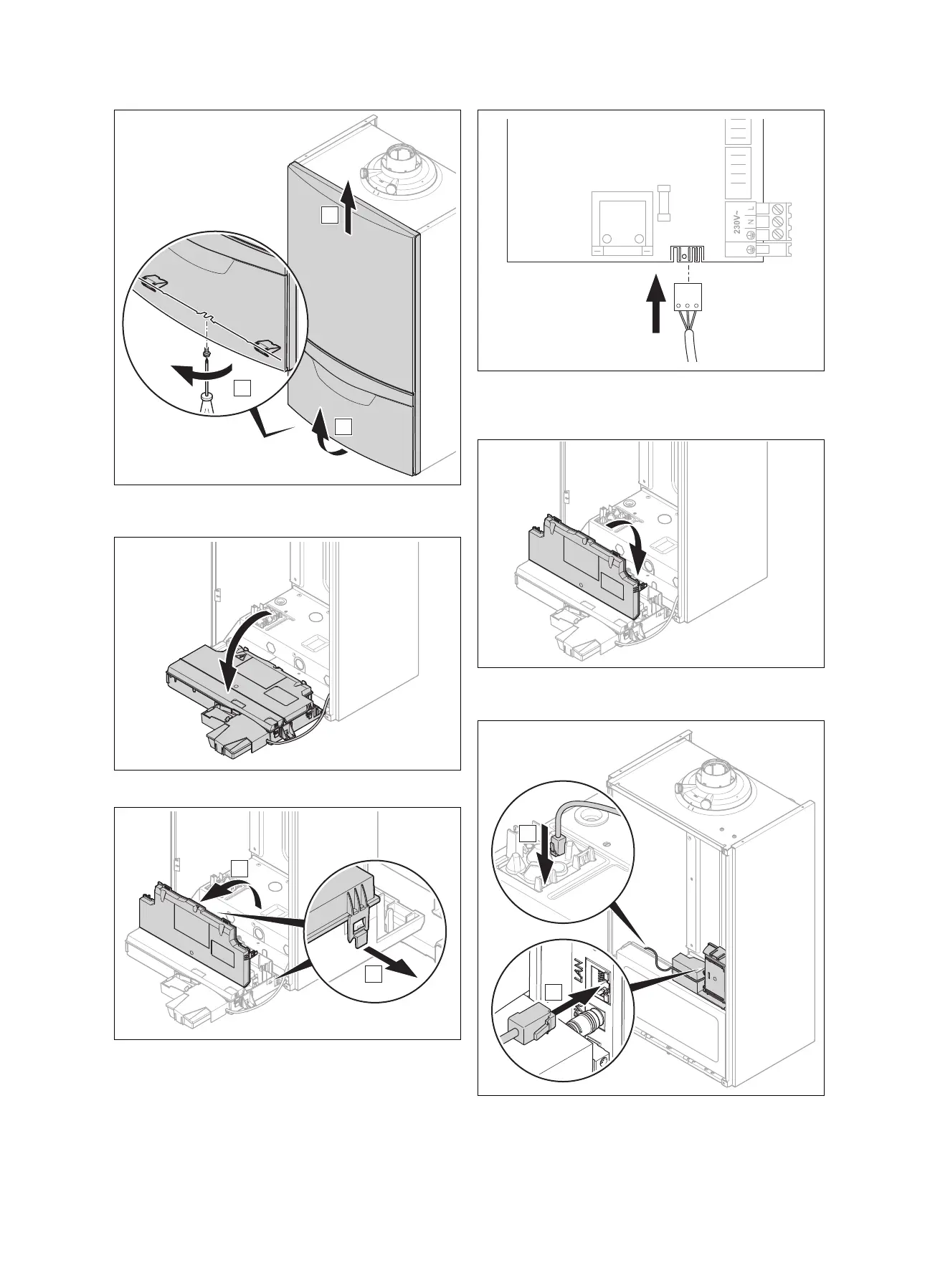

2. Fjern kedlens forreste kabinetdel med arbejdstrinene
(A), (B) og (C).
3. Klap kedlens kontrolboks ned.
A
B
4. Åbn kontrolboksen på de dertil beregnede steder
(A).
5. Klap kontrolboksens dæksel op mod dig selv (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
6. Tilslut stikket til spændingsforsyningen for kommunika-
tionsenheden til klemme X12 på kedelelektronikken i
kontrolboksen.
7. Luk kontrolboksens dæksel, så det går hørbart i ind-
greb.
B
A
8. Tilslut LAN-kablet til kommunikationsenheden (A).
9. Før LAN-kablet gennem den dertil beregnede kabelgen-
nemføring i kedlens bundplade (B).
