Installatie Built-In-versie door de installateur 4
0020266269_00 Gebruiksaanwijzing en installatiehandleiding 285
A
B
C

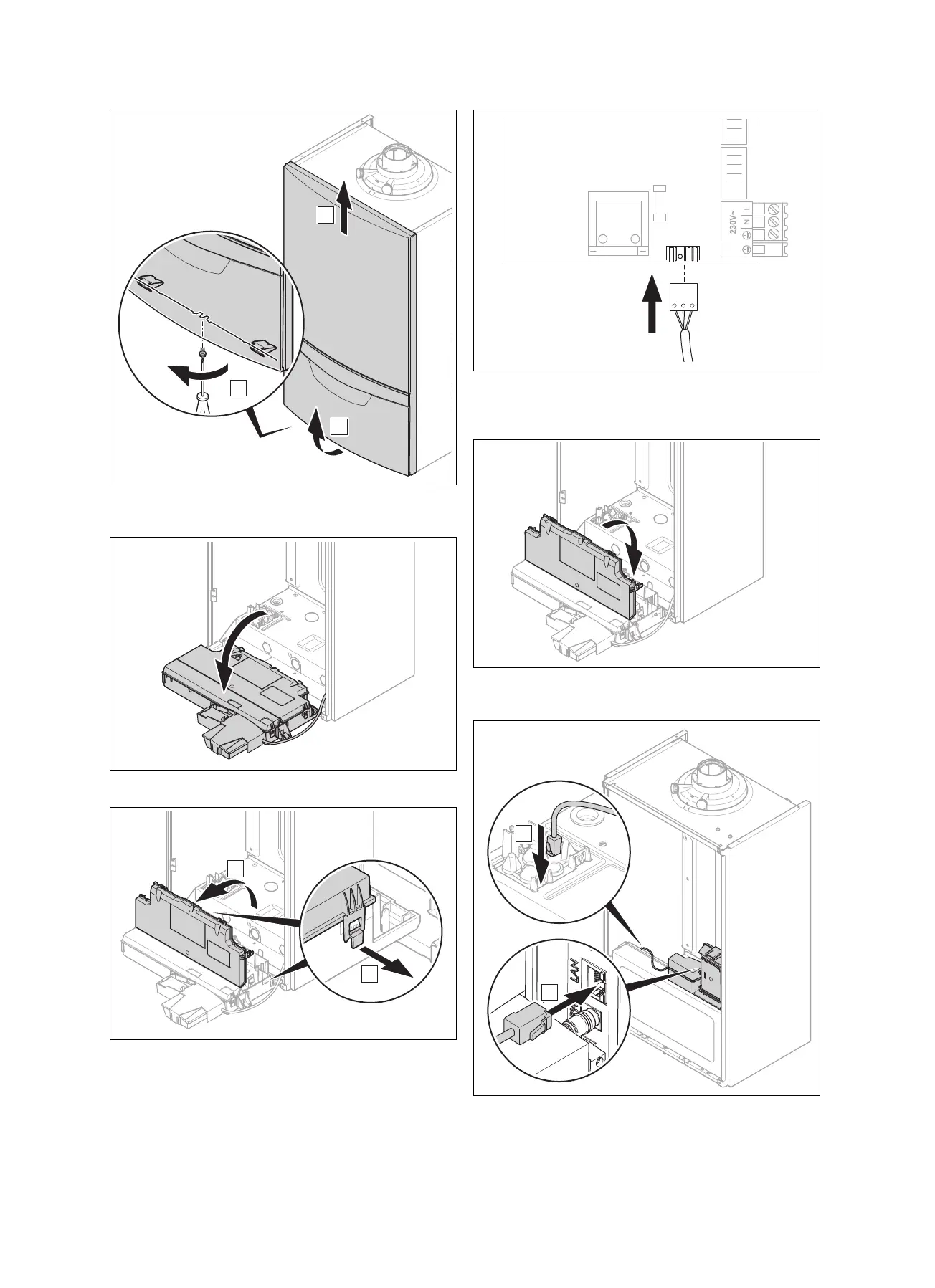

2. Verwijder de frontmantel van de CV-ketel met de stap-
pen (A), (B) en (C).
3. Klap de schakelkast van de CV-ketel omlaag.
A
B
4. Open de schakelkast op de daarvoor bestemde plaat-
sen (A).
5. Klap het deksel van de schakelkast naar u open (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
6. Sluit de stekker van de spanningsvoorziening voor de
communicatie-eenheid op de klem X12 op de CV-kete-
lelektronica in de schakelkast aan.
7. Sluit het deksel van de schakelkast tot deze hoorbaar
vastklikt.
B
A
8. Sluit de LAN-kabel op de communicatie-eenheid aan
(A).
