4 Installatie Built-In-versie door de installateur
288 Gebruiksaanwijzing en installatiehandleiding 0020266269_00

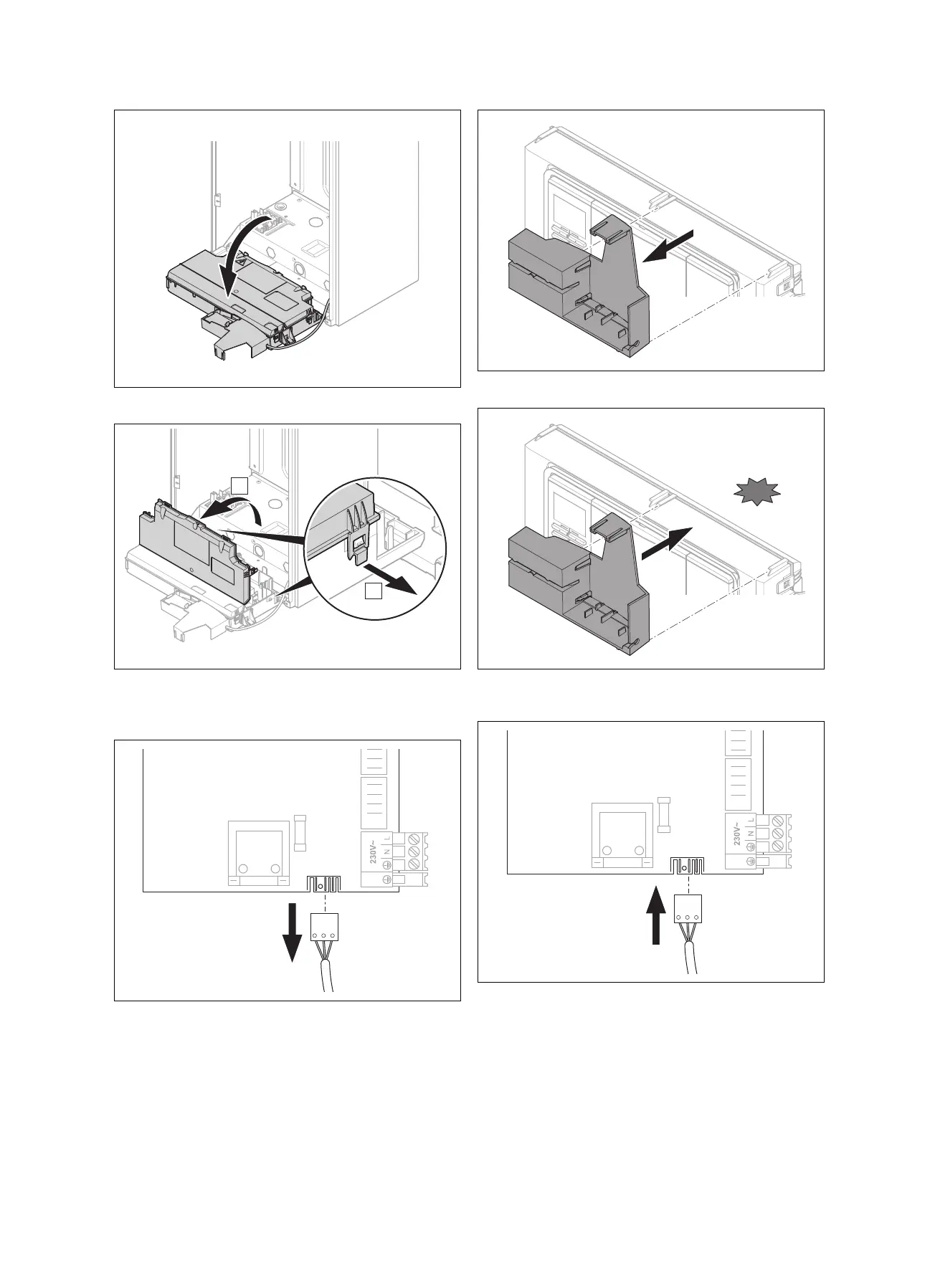

7. Klap de schakelkast van de CV-ketel omlaag.
A
B
8. Open de schakelkast op de daarvoor bestemde plaat-
sen (A).
9. Klap het deksel van de schakelkast naar u open (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
10. Trek de stekker van de spanningsvoorziening voor de
communicatie-eenheid van de klem X12 op de CV-
ketelelektronica in de schakelkast eruit.
11. Maak de bevestigingsbox van de schakelkast los.
CLICK
12. Monteer de nieuwe bevestigingsbox aan de schakel-
kast.
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
13. Sluit de stekker van de spanningsvoorziening voor de
communicatie-eenheid op de klem X12 op de CV-kete-
lelektronica in de schakelkast aan.
