6 Installatie aparte Built-In-versie door de installateur
294 Gebruiksaanwijzing en installatiehandleiding 0020266269_00
A
B
C

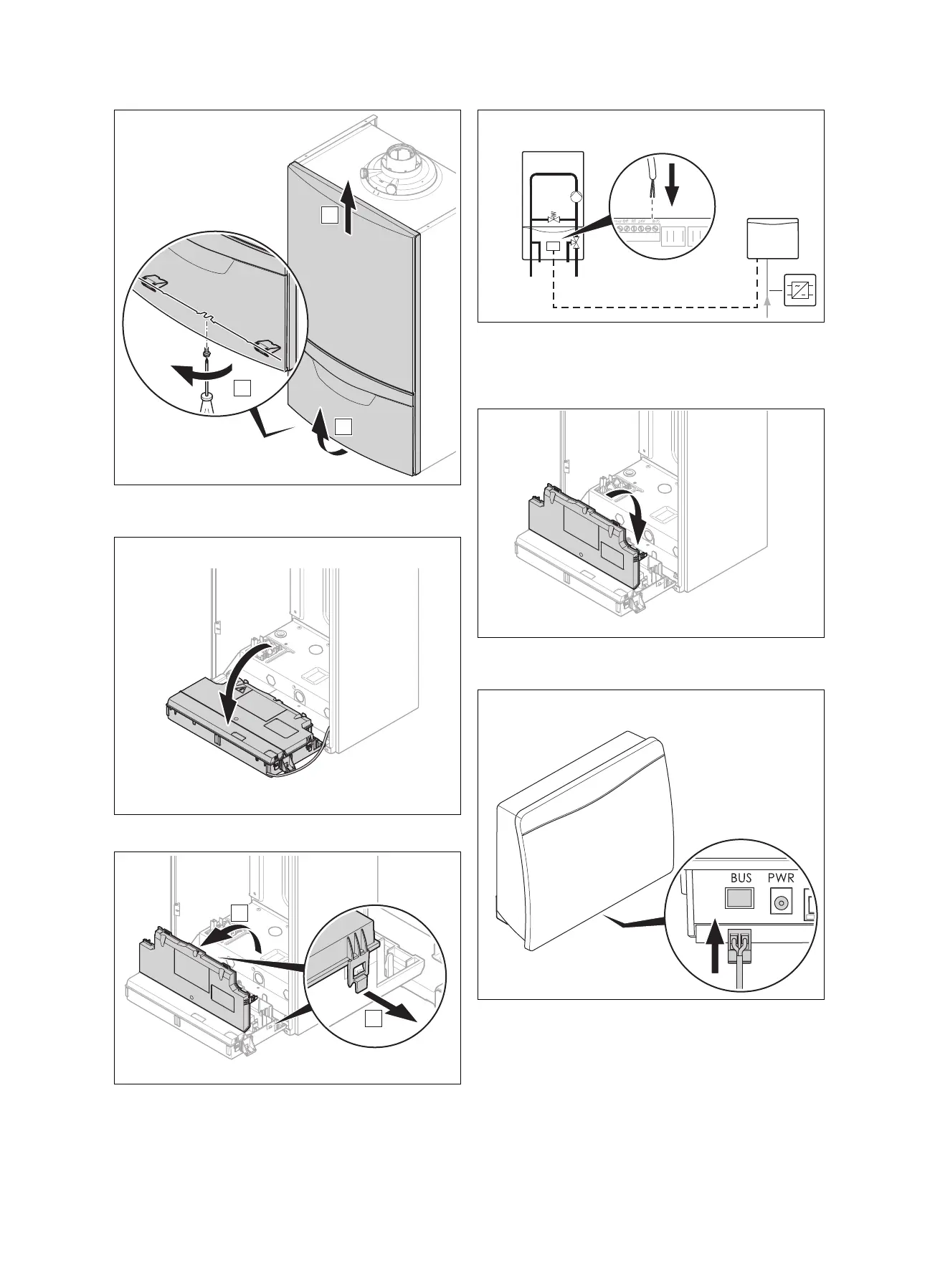

4. Verwijder de frontmantel van de CV-ketel met de stap-
pen (A), (B) en (C).
5. Klap de schakelkast van de CV-ketel omlaag.
A
B
6. Open de schakelkast op de daarvoor bestemde plaat-
sen (A).
7. Klap het deksel van de schakelkast naar u open (B).
eBUS
Opt
X16
TL Pump
X13
B.off RT BUS
X100
X24
8. Sluit de eBUS-leiding aan de elektronica van de CV-
ketel aan.
9. Leid de eBUS-leiding met behulp van de kabeldoorvoe-
ren uit de CV-ketel naar buiten.
10. Sluit het deksel van de schakelkast tot deze hoorbaar
vastklikt.
11. Steek de stekker van de eBUS-kabel in de daarvoor
bestemde bus van de communicatie-eenheid.
