4 Installasjon av innebygd versjon utført av installatøren
302 Bruksanvisning og installasjonsveiledning 0020266269_00

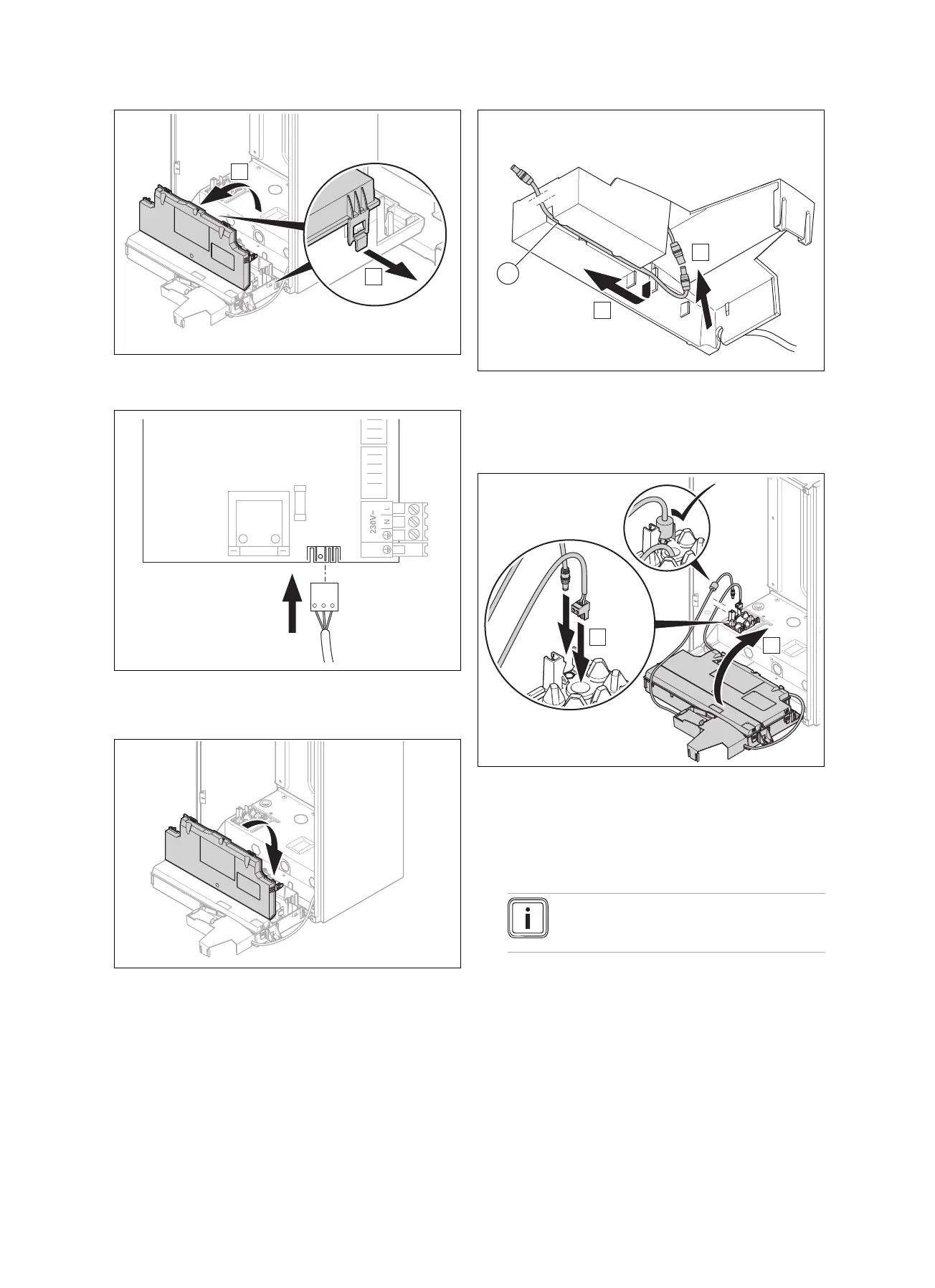

10. Åpne koblingsboksen på de beregnede stedene (A).
11. Fell opp lokket til koblingsboksen mot deg (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
12. Koble støpselet for kommunikasjonsenhetens
spenningsforsyning på klemme X12 på varme-
apparatets elektronikk i koblingsboksen.
13. Lukk lokket til koblingsboksen. Det må høres at det
låses på plass.
14. Koble forlengelseskabelen for spenningsforsyningen,
som ligger i posen som følger med (1), til strøm-
forsyningen i boksen (A).
15. Legg forlengelseskabelen til spenningsforsyningen i
kabelføringen i boksen (B).
16. Trekk eBUS-kabelen og spenningsforsyningskabelen
gjennom kabelgjennomføringen i bunnplaten til varme-
apparatet (A).
17. Hvis nødvendig fjerner du støpselet til eBUS-kabelen
og kobler det til igjen etter at kabelen er trukket
igjennom.
Merknad
Det er ikke nødvendig å ta hensyn til
polariteten.
18. Merk at ferrittkjernen på spenningsforsyningskabelen
befinner seg inne i varmeapparatet.
19. Fell opp varmeapparatets koblingsboks igjen til det
høres at den låses på plass (B).
20. Pass på at ledningene som kommer ut av festeboksen,
befinner seg bak koblingsboksen og ikke kan bli fast-
klemt.
