4 Instalacja wersji wbudowanej przez instalatora
322 Instrukcja instalacji i obsługi 0020266269_00

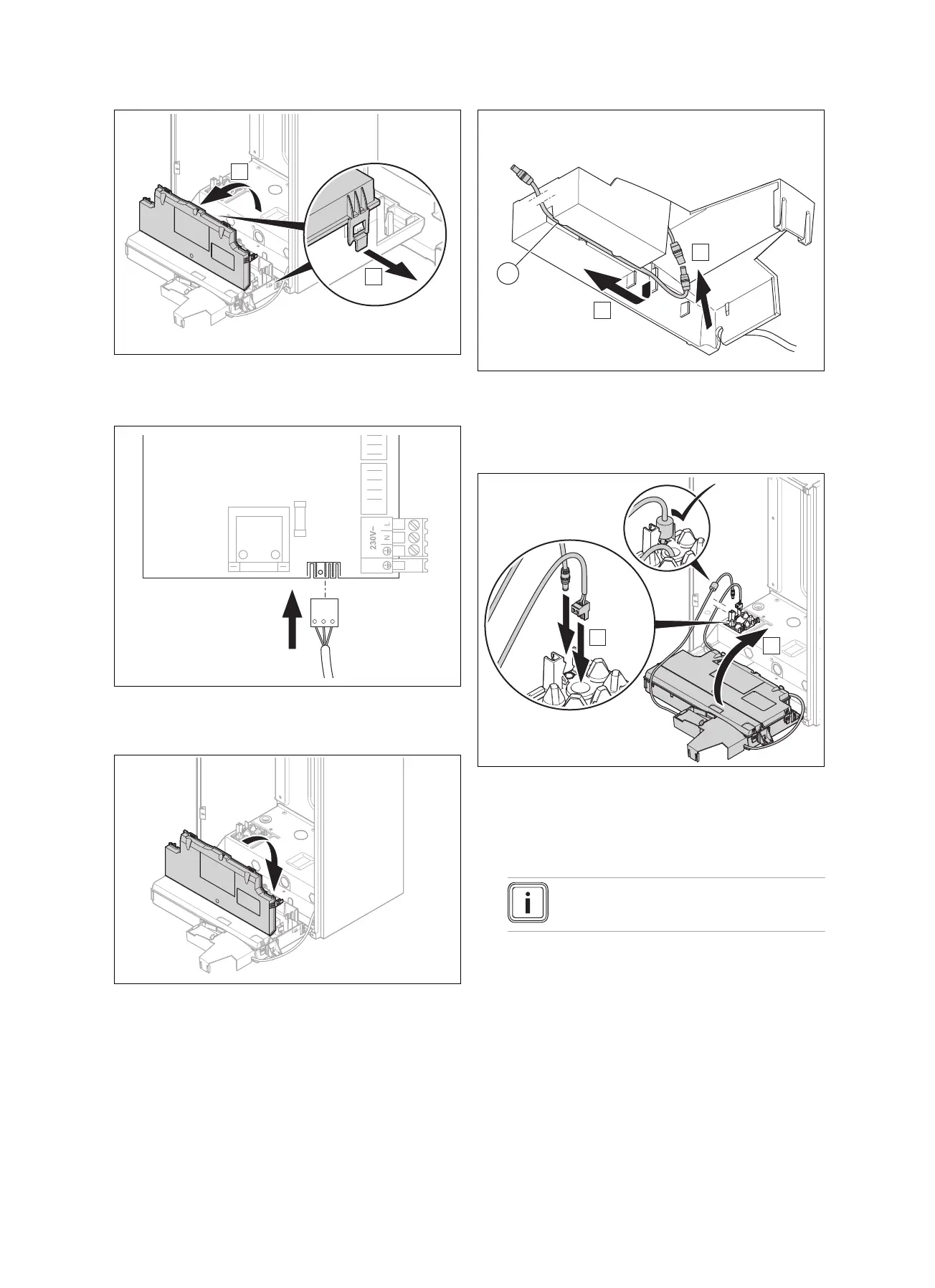

10. Otworzyć skrzynkę rozdzielczą w wyznaczonych do
tego miejscach (A).
11. Otworzyć pokrywę skrzynki rozdzielczej do siebie (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
12. Podłączyć wtyk zasilania modułu łączności do zacisku
X12 elektroniki kotła grzewczego w skrzynce rozdziel-
czej.
13. Zamknąć pokrywę skrzynki rozdzielczej, aż zatrzaśnie
się z dźwiękiem.
14. Podłączyć przedłużacz kabla zasilania z opakowania z
drobnymi częściami (1) do zasilacza w skrzynce mocu-
jącej (A).
15. Ułożyć przedłużacz kabla zasilania w prowadzeniu ka-
bla skrzynki mocującej (B).
16. Przeprowadzić kabel eBUS i kabel zasilania przez
przewidziany do tego przepust kablowy w blasze
podłogi kotła grzewczego (A).
17. W razie potrzeby należy wyjąć wtyk kabla eBUS i pod-
łączyć go ponownie po przeprowadzeniu.
Wskazówka
Nie należy przestrzegać biegunowości.
18. Należy zwrócić uwagę, aby rdzeń ferrytowy kabla zasi-
lania znajdował się w kotle grzewczym.
19. Podnieść skrzynkę rozdzielczą kotła grzewczego, aż
zatrzaśnie się z dźwiękiem (B).
20. Należy zwrócić uwagę, aby przewody wyprowadzane
ze skrzynki mocującej znalazły się za skrzynką roz-
dzielczą i nie zakleszczyły się.
