Instalacja wersji wbudowanej przez instalatora 4
0020266269_00 Instrukcja instalacji i obsługi 325
A
B
C

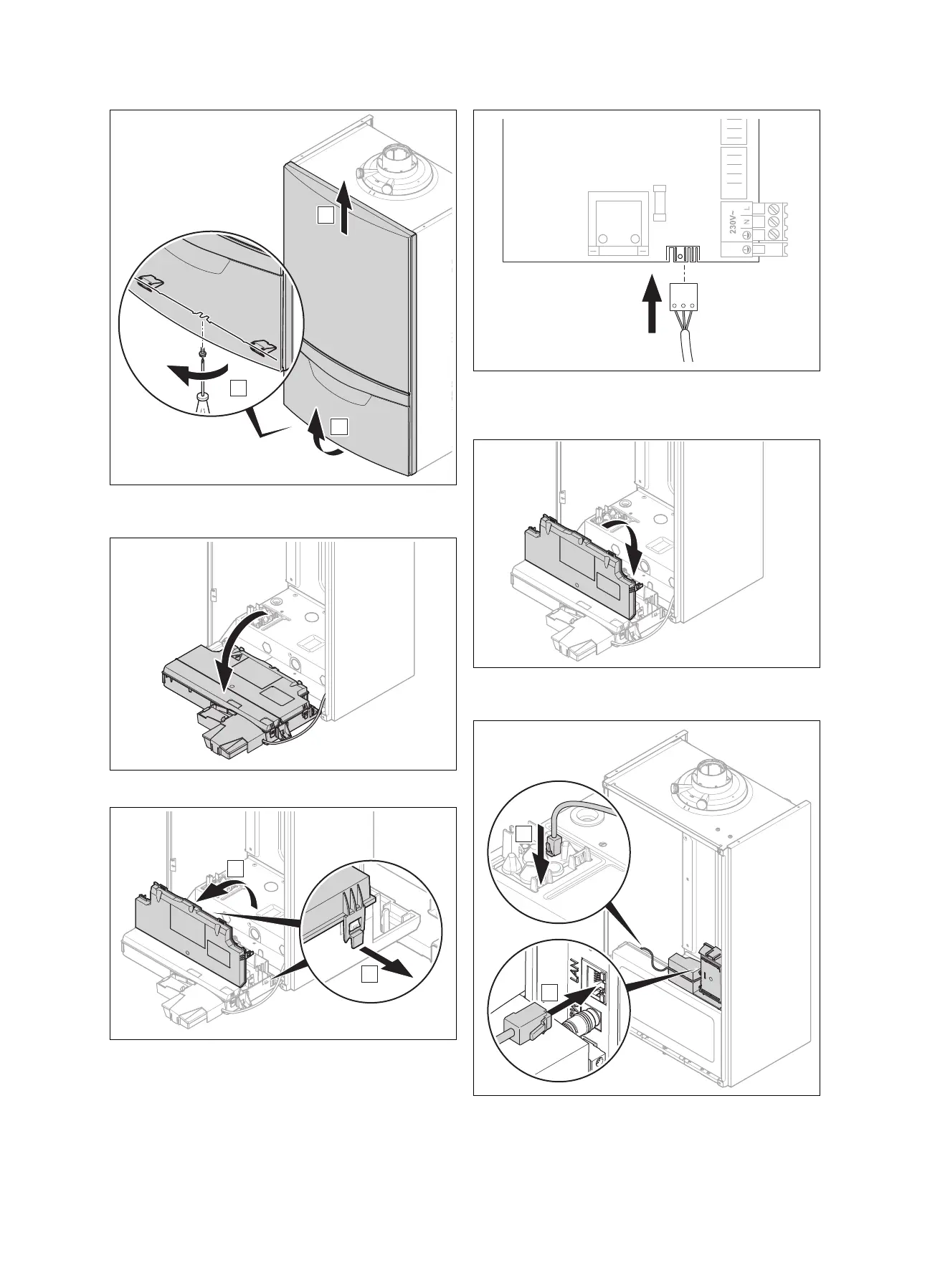

2. Zdjąć przednią osłonę kotła grzewczego według kroków
roboczych (A), (B) i (C).
3. Odchylić skrzynkę rozdzielczą kotła grzewczego w dół.
A
B
4. Otworzyć skrzynkę rozdzielczą w wyznaczonych do
tego miejscach (A).
5. Otworzyć pokrywę skrzynki rozdzielczej do siebie (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
6. Podłączyć wtyk zasilania modułu łączności do zacisku
X12 elektroniki kotła grzewczego w skrzynce rozdziel-
czej.
7. Zamknąć pokrywę skrzynki rozdzielczej, aż zatrzaśnie
się z dźwiękiem.
B
A
8. Podłączyć kabel LAN do modułu łączności w (A).
