4 Instalação versão built-in pelo técnico especializado
342 Instruções de uso e instalação 0020266269_00

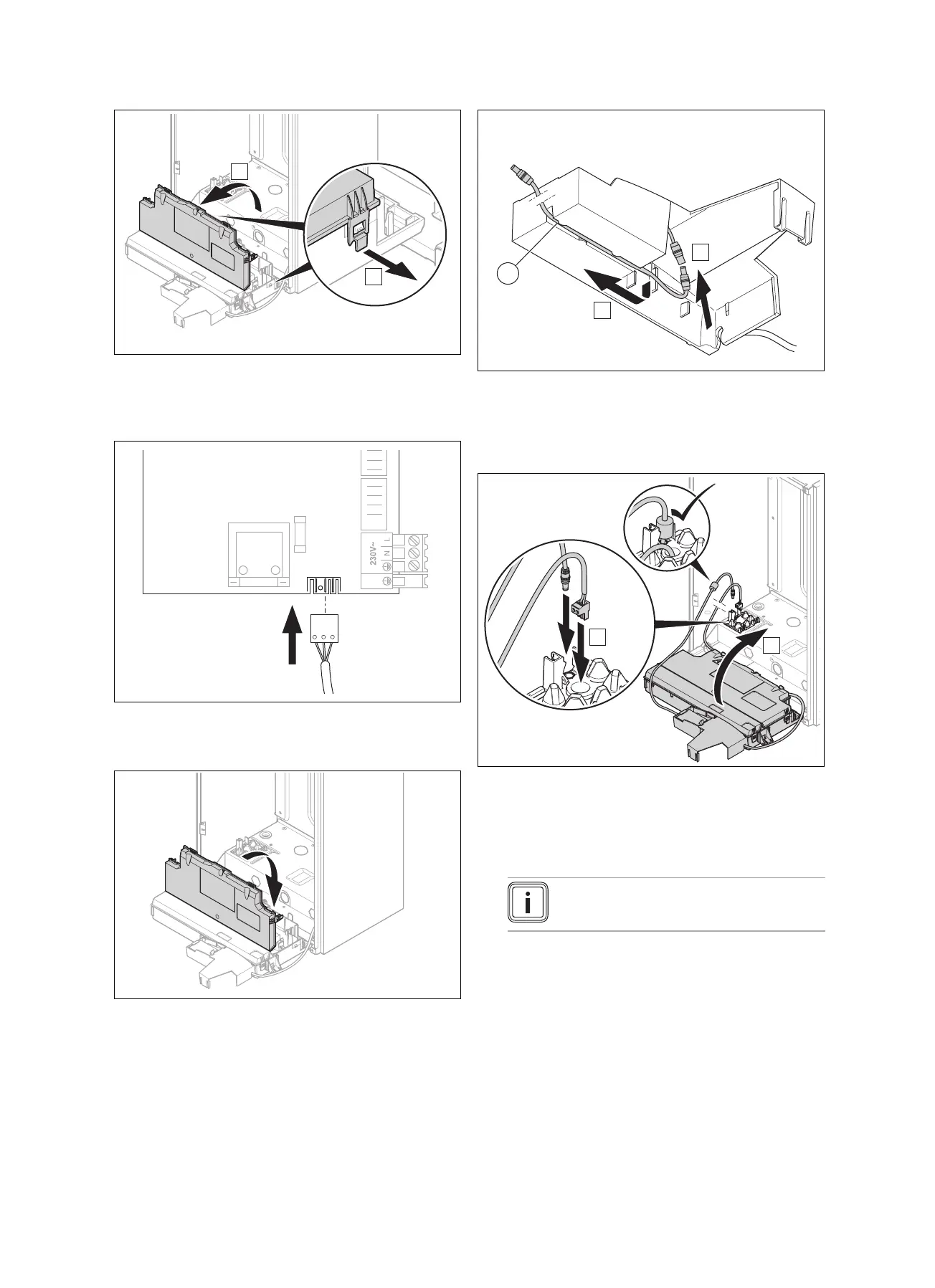

10. Abra a caixa de distribuição nos locais previstos para o
efeito (A).
11. Abra a tampa da caixa de distribuição na sua direção
(B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
12. Ligue a ficha da alimentação de tensão para a unidade
de comunicação ao borne X12 no sistema eletrónico do
aquecedor na caixa de distribuição.
13. Feche a tampa da caixa de distribuição até engatar de
forma audível.
14. Ligue o cabo de prolongamento da alimentação de
tensão da embalagem (1) à fonte de alimentação na
caixa de suporte (A).
15. Instale o cabo de prolongamento da alimentação de
tensão na passagem do cabo da caixa de suporte (B).
16. Passe o cabo eBUS e o cabo de alimentação de ten-
são pela passagem do cabo prevista para o efeito na
chapa do fundo do aquecedor (A).
17. Se necessário, retire a ficha do cabo eBUS e volte a
ligá-la após a passagem.
Indicação
A polaridade não tem de ser respeitada.
18. Certifique-se de que o núcleo de ferrite se encontra no
cabo de alimentação de tensão dentro do aquecedor.
19. Volte a levantar a caixa de distribuição do aquecedor
até engatar de forma audível (B).
20. Certifique-se de que os condutores que saem da caixa
de suporte se encontram atrás da caixa de distribuição
e não estão encravados.
