Instalação versão built-in pelo técnico especializado 4
0020266269_00 Instruções de uso e instalação 345
A
B
C

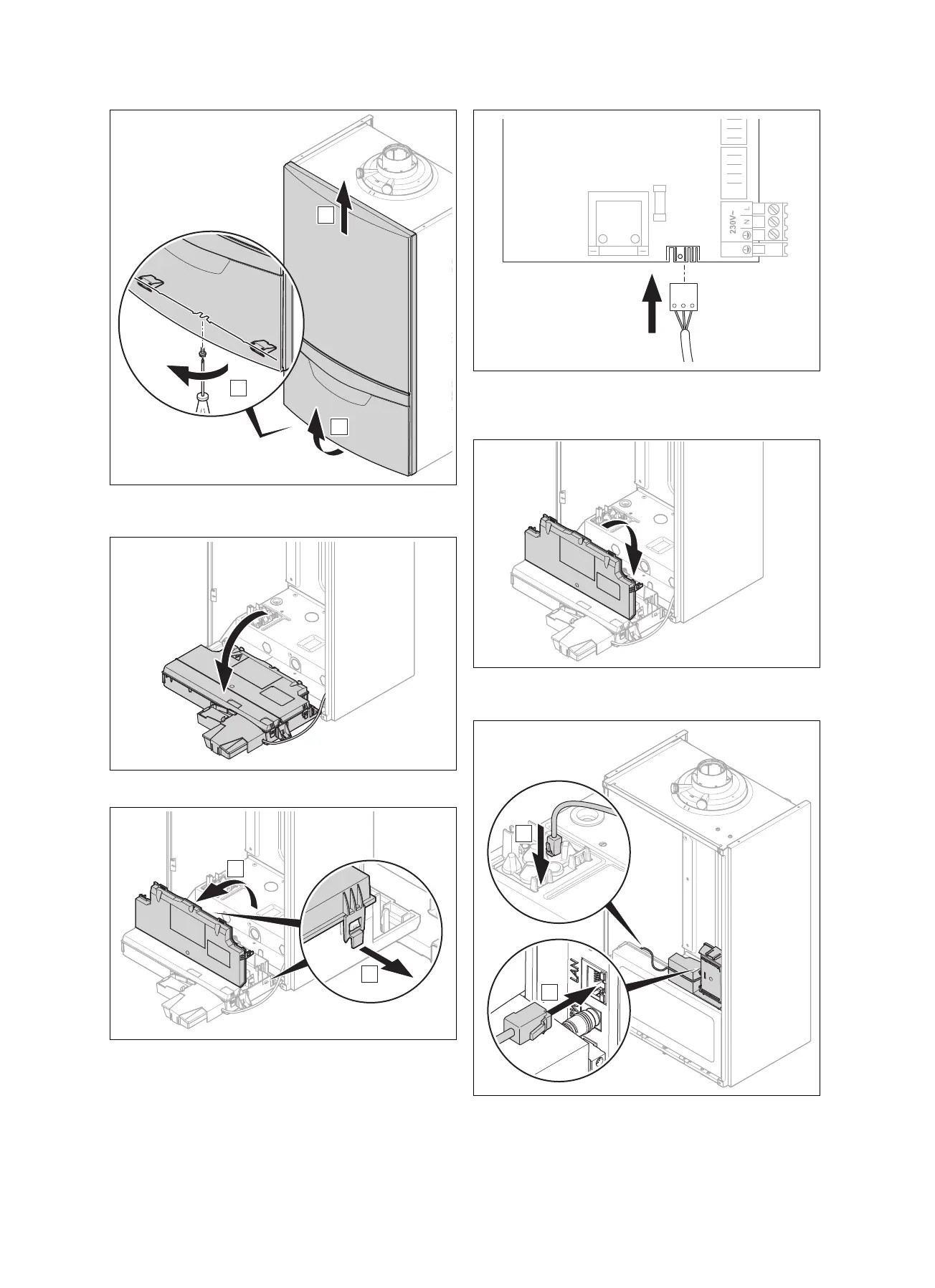

2. Remova o envolvente frontal do aquecedor com os
passos de trabalho (A), (B) e (C).
3. Rebata a caixa de distribuição do aquecedor.
A
B
4. Abra a caixa de distribuição nos locais previstos para o
efeito (A).
5. Abra a tampa da caixa de distribuição na sua direção
(B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
6. Ligue a ficha da alimentação de tensão para a unidade
de comunicação ao borne X12 no sistema eletrónico do
aquecedor na caixa de distribuição.
7. Feche a tampa da caixa de distribuição até engatar de
forma audível.
B
A
8. Ligue o cabo LAN à unidade de comunicação (A).
9. Passe o cabo LAN pela passagem do cabo prevista
para o efeito na chapa do fundo do aquecedor (B).
