4 Instalação versão built-in pelo técnico especializado
348 Instruções de uso e instalação 0020266269_00

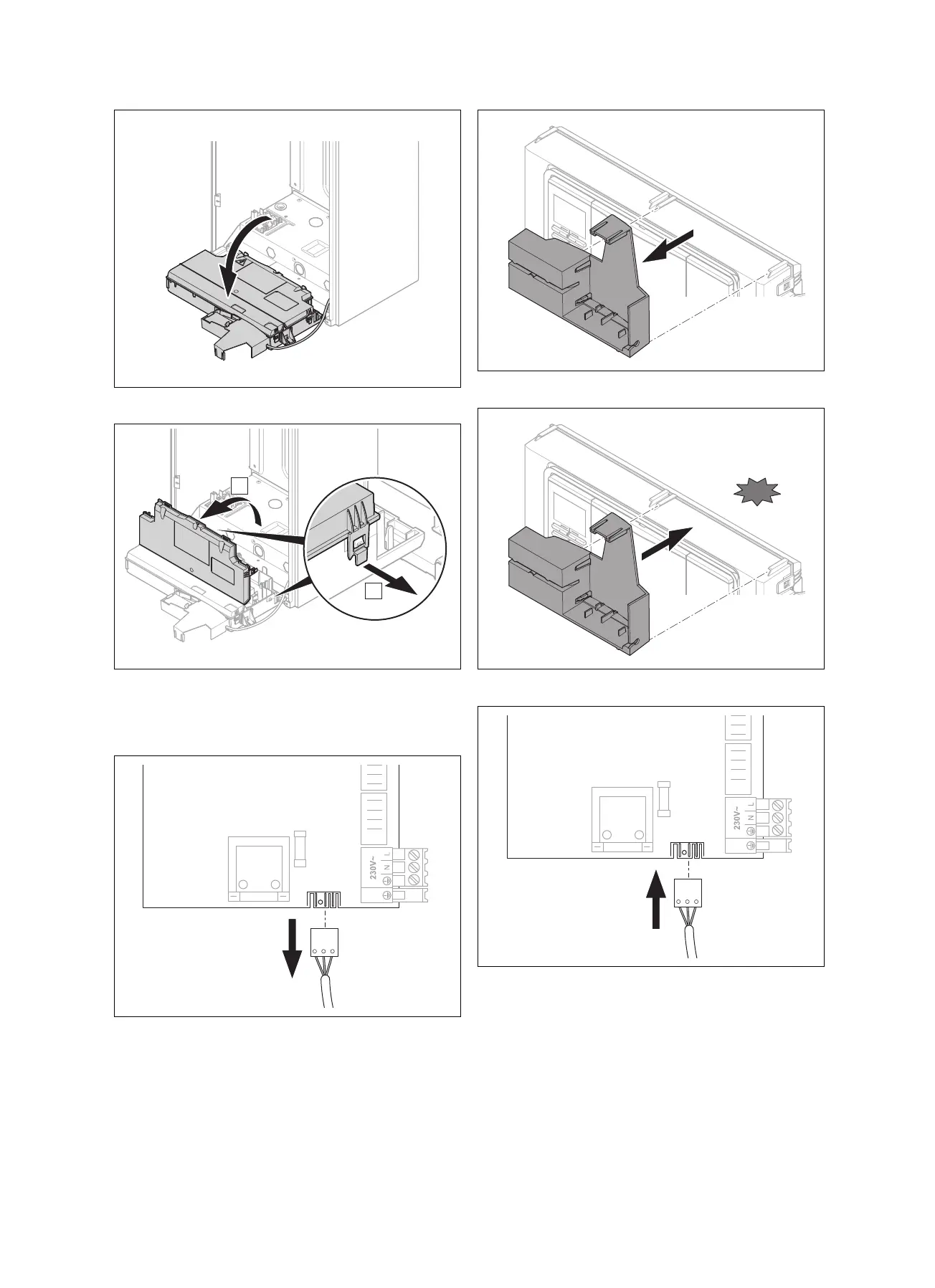

7. Rebata a caixa de distribuição do aquecedor.
A
B
8. Abra a caixa de distribuição nos locais previstos para o
efeito (A).
9. Abra a tampa da caixa de distribuição na sua direção
(B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
10. Retire a ficha da alimentação de tensão para a unidade
de comunicação do borne X12 no sistema eletrónico do
aquecedor na caixa de distribuição.
11. Solte a caixa de suporte da caixa de distribuição.
CLICK
12. Monte a caixa de suporte na caixa de distribuição.
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
13. Ligue a ficha da alimentação de tensão para a unidade
de comunicação ao borne X12 no sistema eletrónico do
aquecedor na caixa de distribuição.
