4 Instalarea versiunii Built-In de către o persoană competentă
362 Instrucţiuni de operare şi instalare 0020266269_00

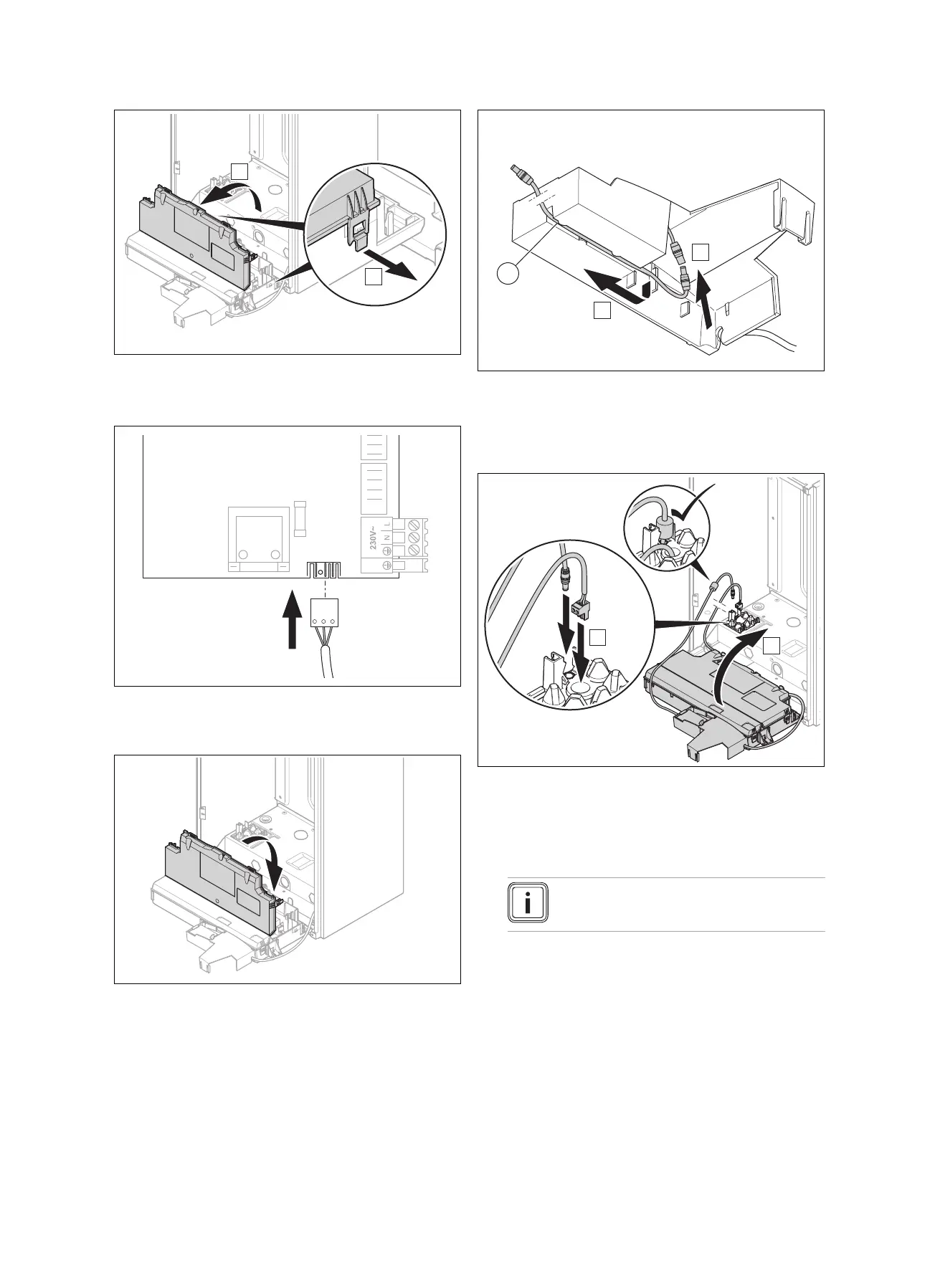

10. Deschideţi pupitrul de comandă în locurile prevăzute în
acest sens (A).
11. Rabataţi capacul pupitrului de comandă (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
12. Cuplaţi fişa de la alimentarea cu tensiune pentru unita-
tea de comunicare la clema X12 de pe sistemul electro-
nic al aparatului de încălzire din pupitrul de comandă.
13. Închideţi capacul pupitrului de comandă până când se
fixează în poziţie cu zgomot specific.
14. Conectaţi cablul de prelungire al alimentării cu tensiune
din punga cu accesorii (1) cu sursa de reţea din cutia
suport (A).
15. Pozaţi cablul de prelungire al alimentării cu tensiune în
canalul de cabluri al cutiei suport (B).
16. Treceţi cablul eBUS şi cablul de alimentare cu ten-
siune prin canalele de cabluri prevăzute în acest sens
în planşeul aparatului de încălzire (A).
17. Dacă este necesar, îndepărtaţi fişa cablului eBUS şi
racordaţi-o din nou după trecere.
Indicaţie
Polaritatea nu trebuie avută în vedere.
18. Aveţi în vedere ca miezul de ferită de la cablul de ali-
mentare cu tensiune să se afle în interiorul aparatului
de încălzire.
19. Rabataţi din nou în sus pupitrul de comandă al apa-
ratului de încălzire până când se fixează în poziţie cu
zgomot specific (B).
20. Aveţi în vedere, ca acei conductori care vin din cutia
suport să se afle în spatele pupitrului de comandă şi să
nu fie prinse.
