Монтаж встроенной версии специалистом 4
0020266269_00 Руководство по эксплуатации и монтажу 383
Указание
Соблюдать полярность не нужно.
18. Учитывайте, что ферритовый сердечник на кабеле
питания должен находиться внутри отопительного
аппарата.
19. Поднимите распределительную коробку отопитель-
ного аппарата обратно до защёлкивания (B).
20. Убедитесь, что кабели, идущие из крепёжного от-
сека, находятся сзади распределительной коробки и
не защемляются.
21. Проложите кабель eBUS и кабель питания по стенке
аппарата вверх.
22. Если отопительный аппарат уже установлен на
стене, то кабель eBUS и кабель питания можно про-
ложить вверх снаружи по левой стенке аппарата.

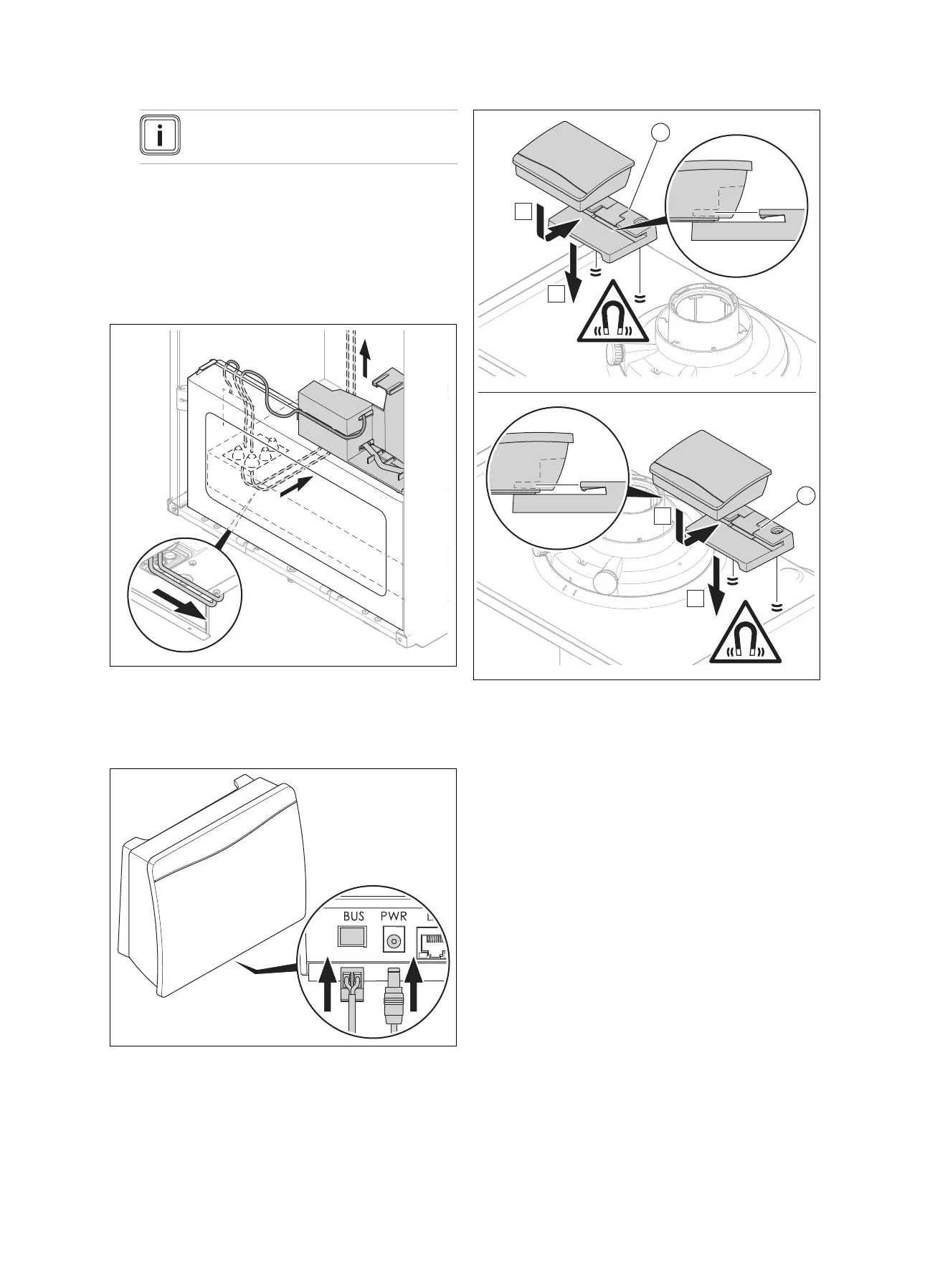

23. Подсоедините штекеры кабеля eBUS и кабеля пита-
ния в предусмотренные для этого гнёзда устройства
коммуникации.
24. Насадите устройство коммуникации на держатель
(2) из дополнительной упаковки (A).
25. Разместите магнитный держатель с устройством
коммуникации возле стены, слева или справа от па-
трубка отходящих газов на отопительном аппарате
(B).
