Монтаж встроенной версии специалистом 4
0020266269_00 Руководство по эксплуатации и монтажу 385

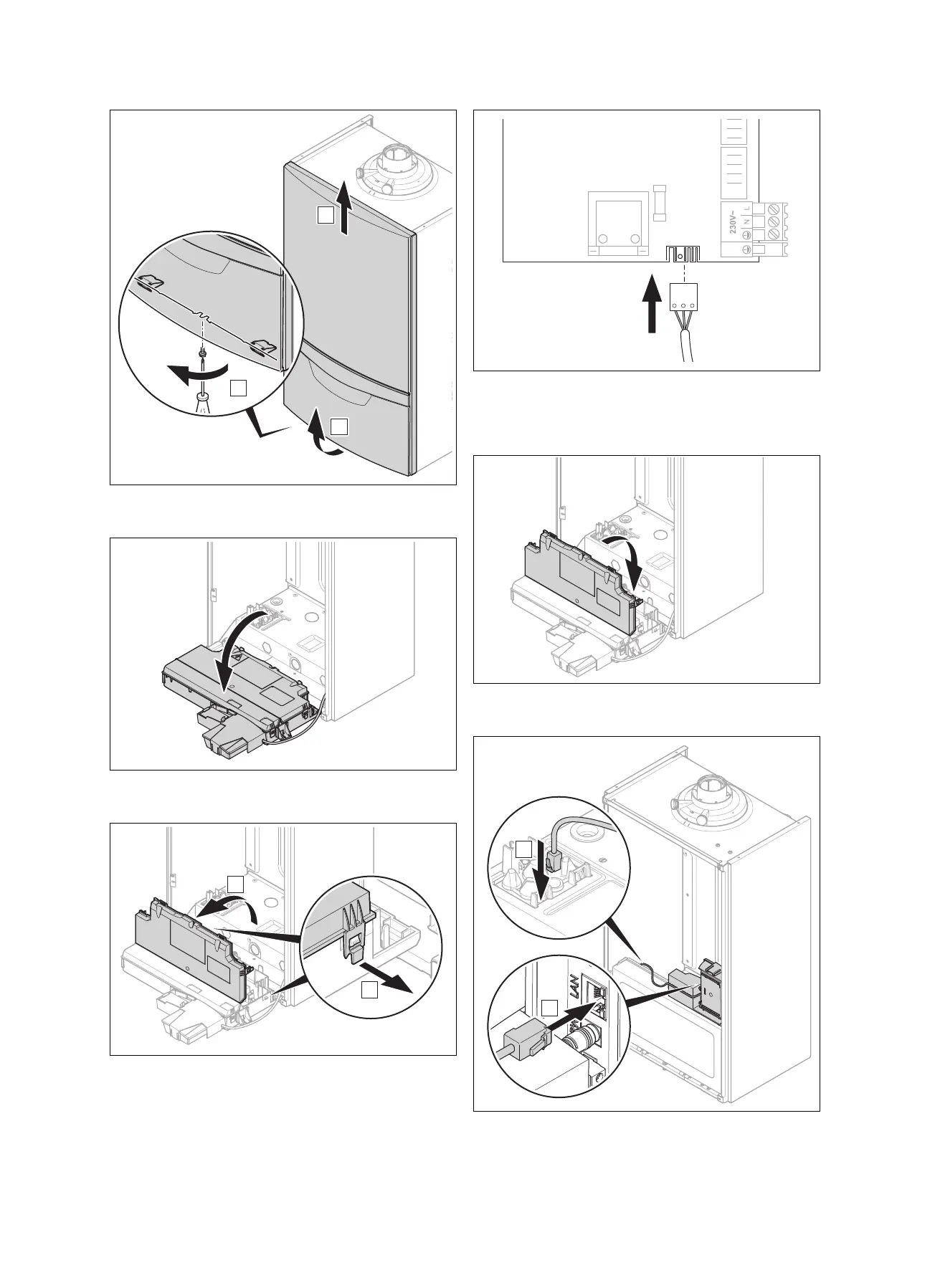

2. Снимите переднюю облицовку отопительного аппа-
рата, выполнив действия (A), (B) и (C).
3. Откиньте распределительную коробку отопитель-
ного аппарата вниз.
4. Откройте распределительную коробку в предусмот-
ренных для этого местах (A).
5. Откиньте крышку распределительной коробки дви-
жением на себя (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
6. Подсоедините штекер электропитания для устрой-
ства коммуникации к разъёму X12 на электронной
плате отопительного аппарата в распределительной
коробке.
7. Закройте крышку распределительной коробки до
защёлкивания.
8. Подсоедините LAN-кабель к устройству коммуника-
ции (A).
