Inštalácia built-in verzie prostredníctvom servisného pracovníka 4
0020266269_00 Návod na obsluhu a inštaláciu 403

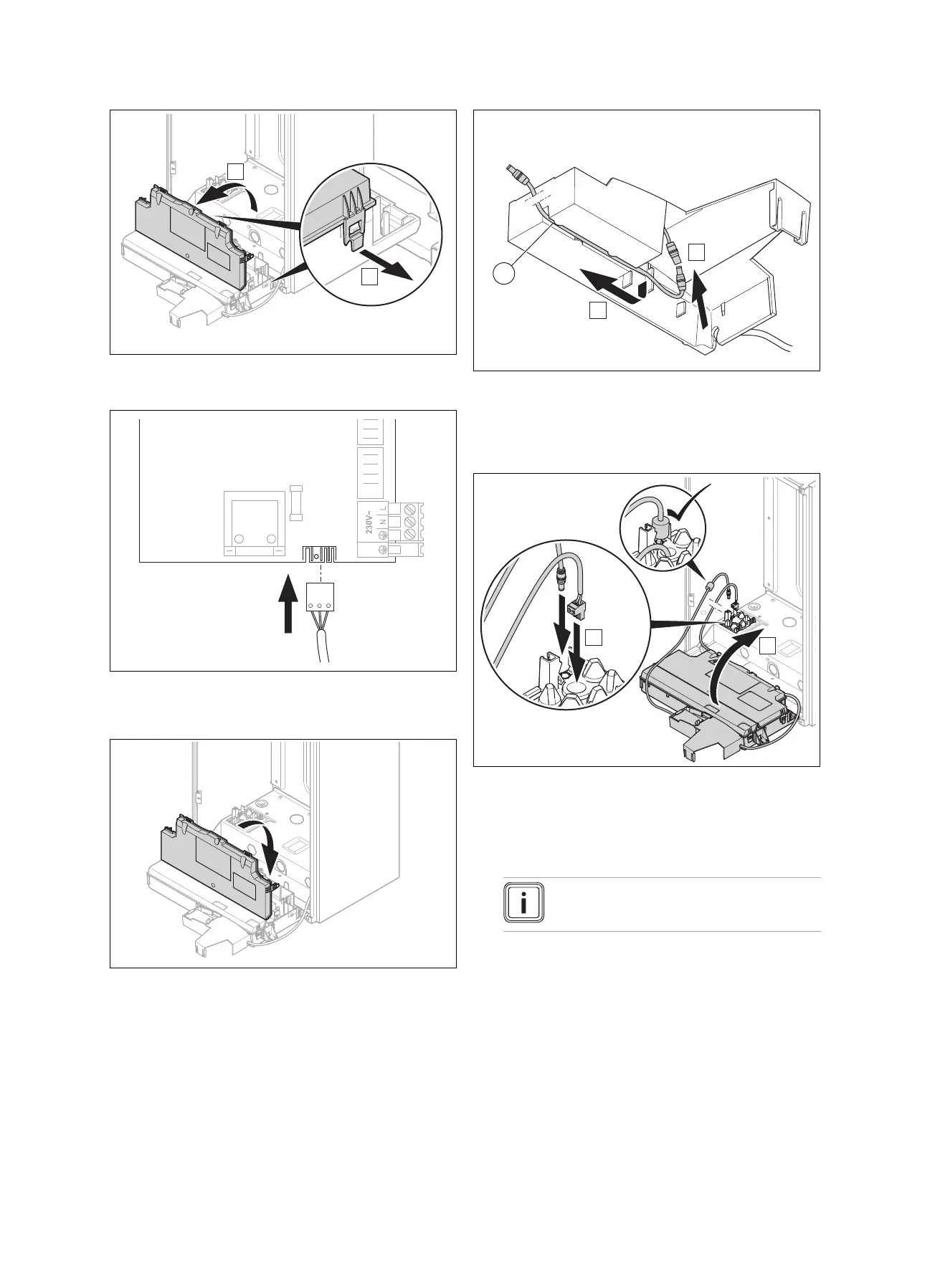

10. Skrinku elektroniky otvorte na určených miestach (A).
11. Veko skrinky elektroniky odklopte smerom k sebe (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
12. Konektor napájania elektrickým napätím pre komuni-
kačnú jednotku pripojte na svorku X12 na elektronike
vykurovacieho zariadenia v skrinke elektroniky.
13.
Veko skrinky elektroniky zatvárajte, kým sa počuteľne
nezaistí.
14. Predlžovací kábel napájania elektrickým napätím z prí-
slušenstva (1) spojte so sieťovým zdrojom v prídržnej
skrinke (A).
15. Predlžovací kábel napájania elektrickým napätím po-
ložte do vedenia káblov prídržnej skrinky (B).
16. Kábel eBUS a kábel napájania elektrickým napätím
preveďte cez určenú káblovú priechodku v spodnom
plechu vykurovacieho zariadenia (A).
17. Ak je to potrebné, potom odstráňte konektor kábla
eBUS a opäť ho pripojte po prevedení.
Upozornenie
Na polaritu nie je potrebné prihliadať.
18. Prihliadajte na to, aby sa feritové jadro na kábli napá-
jania elektrickým napätím nachádzalo vnútri vykurova-
cieho zariadenia.
19. Skrinku elektroniky vykurovacieho zariadenia opäť vy-
klopte, kým sa nezaistí (B).
20. Prihliadajte na to, aby sa vedenia, ktoré prichádzajú
z prídržnej skrinky, nachádzali za skrinkou elektroniky
a aby sa nezovreli.
