Namestitev vgrajene različice s strani inštalaterja 4
0020266269_00 Navodila za uporabo in namestitev 423
A
B

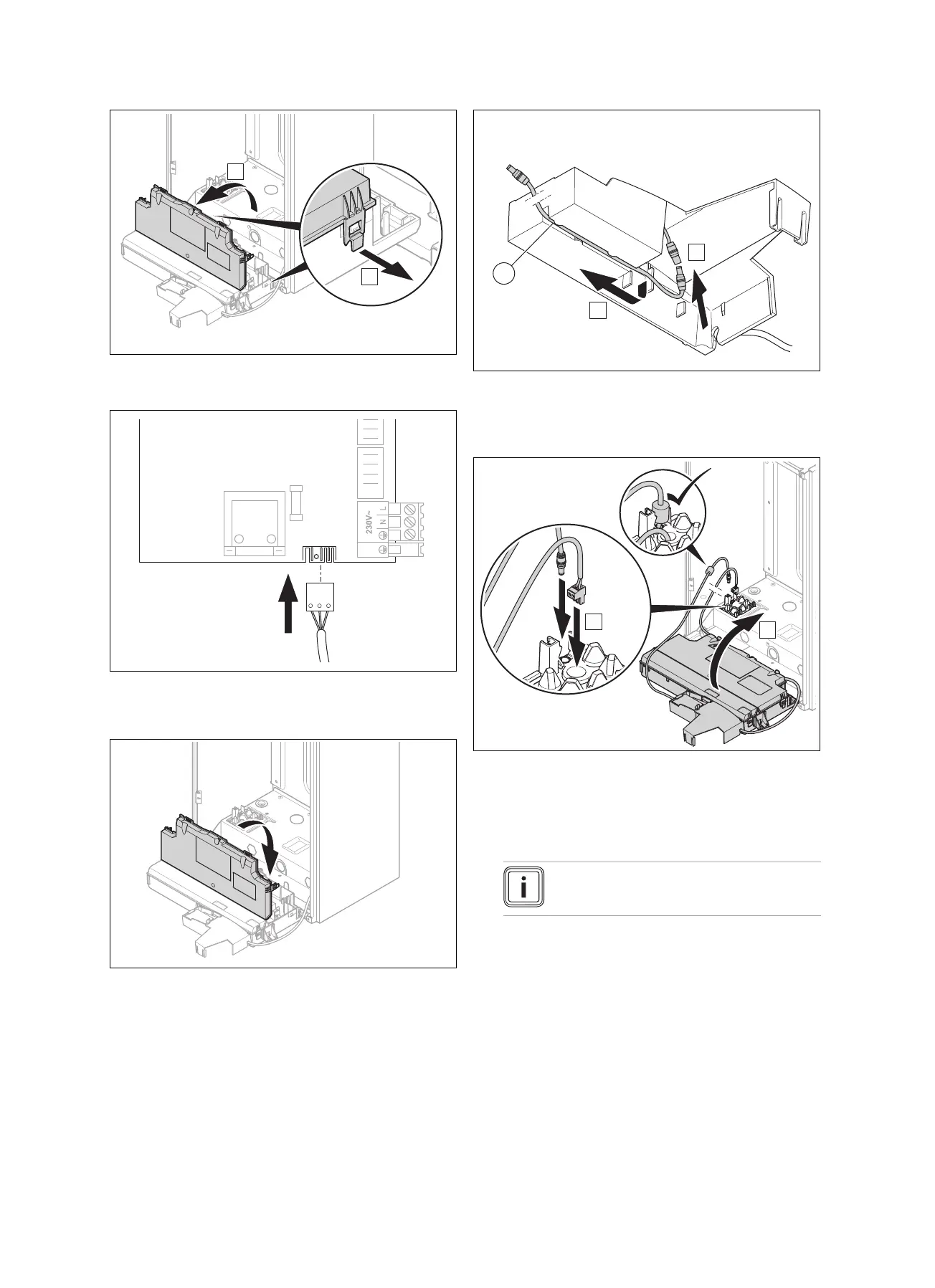

10. Odprite stikalno omarico na predvidenih mestih (A).
11. Pokrov stikalne omarice poklopite proti sebi (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
12. V stikalni omarici priključite vtič električnega napajanja
za komunikacijsko enoto na sponko X12 na elektroniko
ogrevalnih naprav.
13. Zaprite pokrov stikalne omarice, da se slišno zaskoči.
1
A
B
14. Podaljšek kabla za električno napajanje iz dodatka (1)
priključite na napajalnik v držalu (A).
15. Podaljšek kabla električnega napajanja napeljite v vo-
dilo kabla v držalu (B).
B
A
16. Kabel eBUS in kabel za električno napajanje napeljite
skozi ustrezno kabelsko uvodnico v talni pločevini ogre-
valne naprave (A).
17. Po potrebi odklopite vtič kabla eBUS in ga po opravljeni
napeljavi znova priklopite.
Navodilo
Polariteta ni pomembna.
18. Prepričajte se, da je feritno jedro na kablu za električno
napajanje znotraj ogrevalne naprave.
19. Stikalno omarico ogrevalne naprave poklopite nazaj
navzgor, da se slišno zaskoči (B).
20. Prepričajte se, da so napeljave, ki prihajajo iz držalne
škatlice, za stikalno omarico in niso ukleščene.
