Instalaciju ugrađene verzije obavlja serviser 4
0020266269_00 Uputstva za rad i instalaciju 443

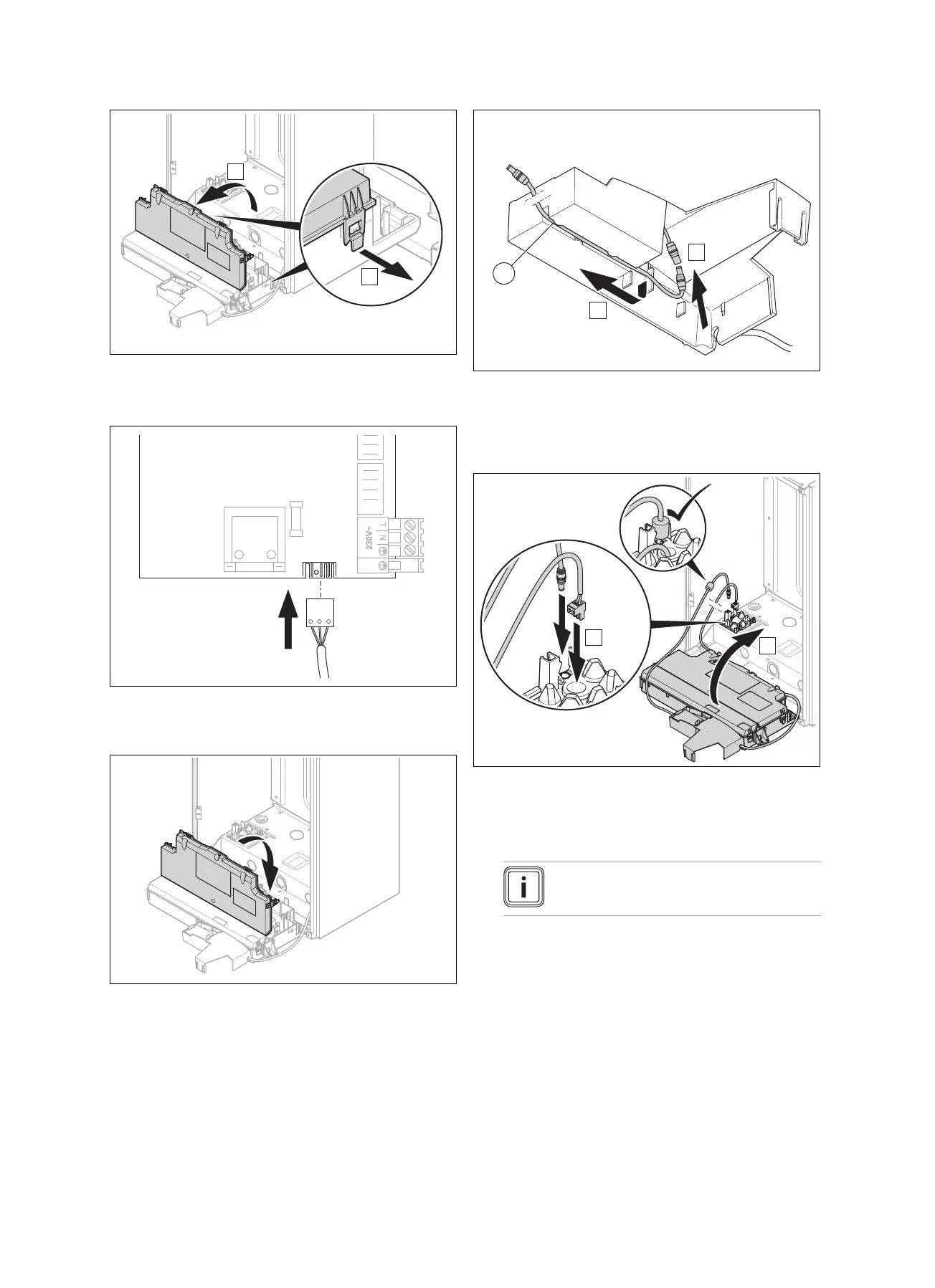

10. Otvorite upravljački orman na mestima gde je to predvi-
đeno (A).
11. Preklopite ka sebi poklopac upravljačkog ormana (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
12. Priključite utikač snabdevanja naponom za komunikaci-
oni uređaj na stezaljku X12 elektronike uređaja za gre-
janje u upravljačkom ormanu.
13. Zatvorite poklopac upravljačkog ormana sve dok se
čujno ne uklopi.
14. Produžni kabl snabdevanja naponom iz dodatnog pri-
bora povežite (1) pomoću napojne jedinice u kutiji no-
sača (A).
15. Položite produžni kabl snabdevanja naponom u kablov-
ski sprovodnik kutije nosača (B).
16. Provucite eBUS kabl kroz za to predviđen sprovodnik
kabla u podnom panelu uređaja za grejanje (A).
17. Ako je potrebno, onda uklonite utikač eBUS kabla i
ponovo ga priključite nakon sprovođenja.
Napomena
Ne treba obraćati pažnju na polaritet.
18. Obratite pažnju da se feritno jezgro na kablu za snab-
devanje naponom nalazi u okviru uređaja za grejanje.
19. Upravljački orman uređaja za grejanje ponovo preklo-
pite nagore, sve dok ne ulegne (B).
20. Obratite pažnju da vodovi koji dolaze iz razvodne kutije,
koja se nalazi iza upravljačkog ormana, nisu priklje-
šteni.
