Installation Built In Version utförd av installatören 4
0020266269_00 Drift och installationsmanual 463

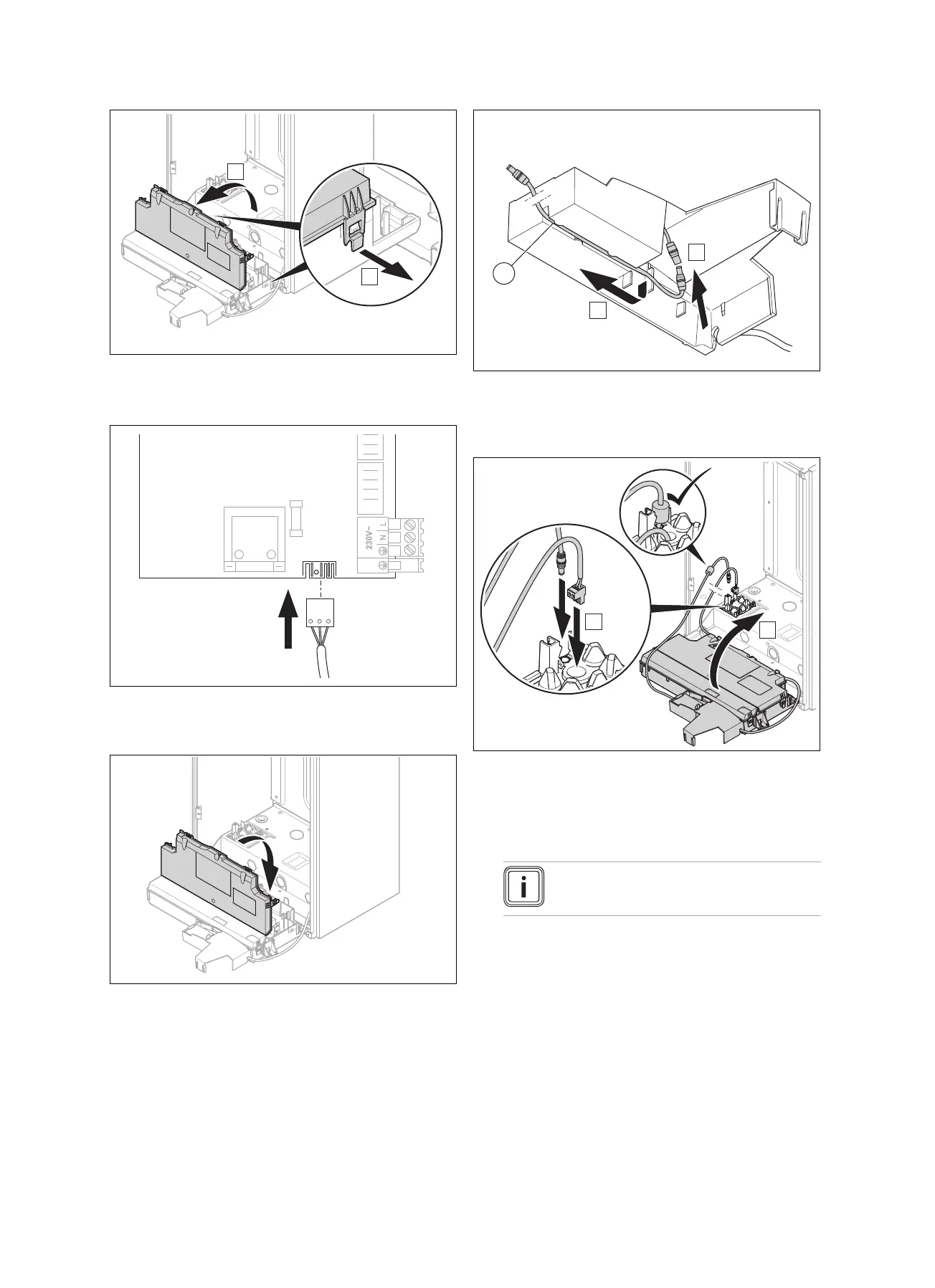

10. Öppna kopplingsboxen på de härför avsedda ställena
(A).
11. Fäll upp kopplingsboxens lock mot dig (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
12. Anslut spänningsförsörjningens stickkontakt för kom-
munikationsenheten till klämma X12 på värmeaggrega-
tets elektronik i kopplingsboxen.
13. Stäng kopplingsboxens lock så att det hakar fast hör-
bart.
14. Anslut spänningsförsörjningens förlängningskabel ur
bipacken (1) med nätdelen i hållarboxen (A).
15. Dra spänningsförsörjningens förlängningskabel i hållar-
boxens kabelföring (B).
16. För eBUS-kabeln och spänningsförsörjningskabeln ge-
nom den härför avsedda kabelgenomföringen i värme-
aggregatets bottenplåt (A).
17. Vid behov tar du bort eBUS-kabelns stickkontakt och
ansluter den igen efter genomföringen.
Anmärkning
Polariteten är inte viktig.
18. Kontrollera att ferritkärnan på spänningsförsörjningska-
beln finns innanför värmeaggregatet.
19. Fäll upp värmeaggregatets kopplingsbox tills den hakar
i hörbart (B).
20. Kontrollera att de ledningar, som kommer ut ur hållar-
boxen finns bakom kopplingsboxen och inte kläms fast.
