4 Installation Built-In-Version durch den Fachhandwerker
46 Betriebs- und Installationsanleitung 0020266269_00
A
B
C

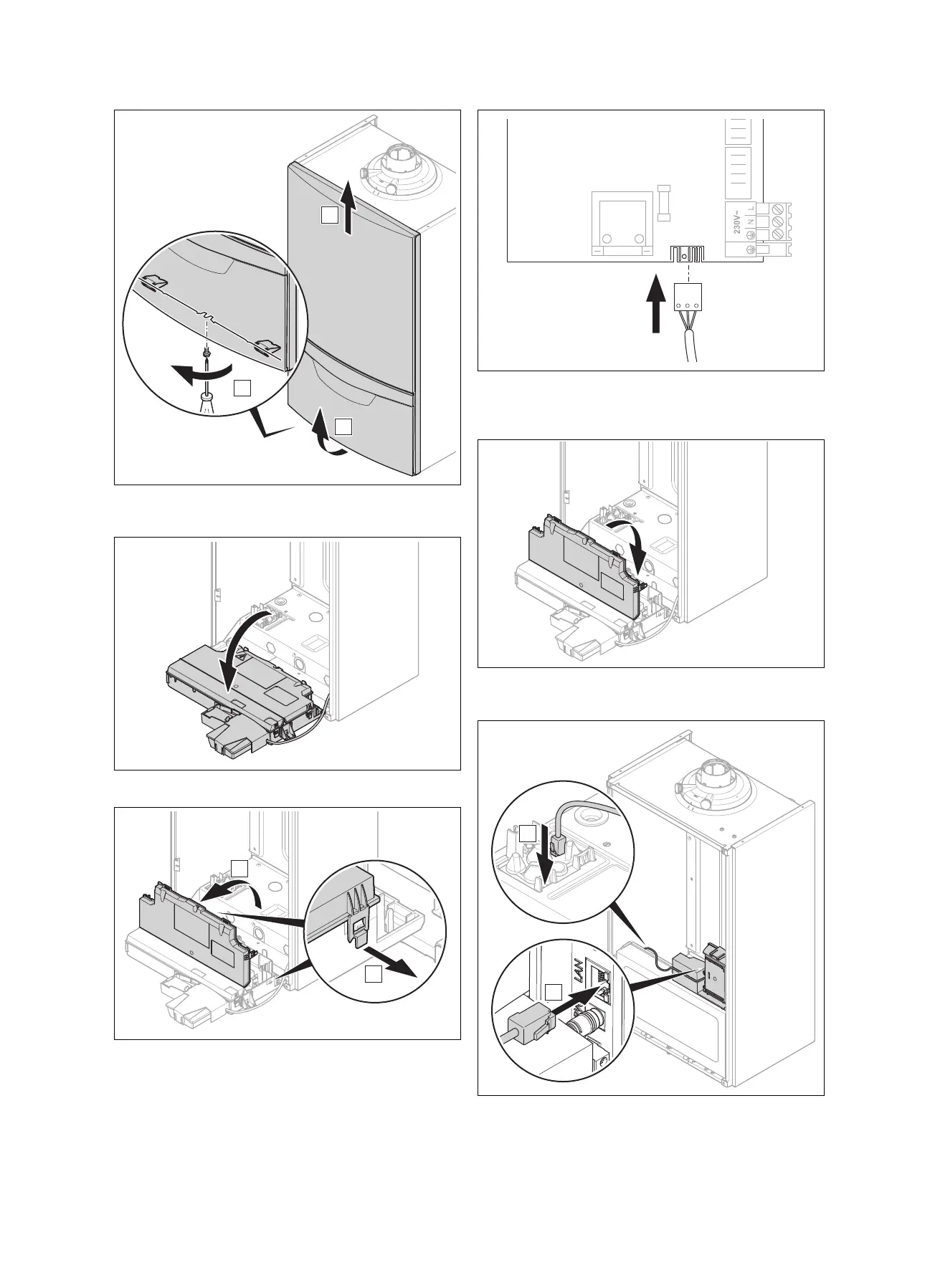

2. Entfernen Sie die Frontverkleidung des Heizgeräts mit
den Arbeitsschritten (A), (B) und (C).
3. Klappen Sie den Schaltkasten des Heizgeräts herunter.
A
B
4. Öffnen Sie den Schaltkasten an den dafür vorgesehe-
nen Stellen (A).
5. Klappen Sie den Deckel des Schaltkastens zu sich auf
(B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
6. Schließen Sie den Stecker der Spannungsversorgung
für die Kommunikationseinheit an der Klemme X12 auf
der Heizgeräteelektronik im Schaltkasten an.
7. Schließen Sie den Deckel des Schaltkastens bis er
hörbar einrastet.
B
A
8. Schließen Sie das LAN-Kabel an die Kommunikations-
einheit an (A).
