Yetkili bayi tarafından entegre versiyon kurulumu 4
0020266269_00 Kullanma ve montaj kılavuzu 483

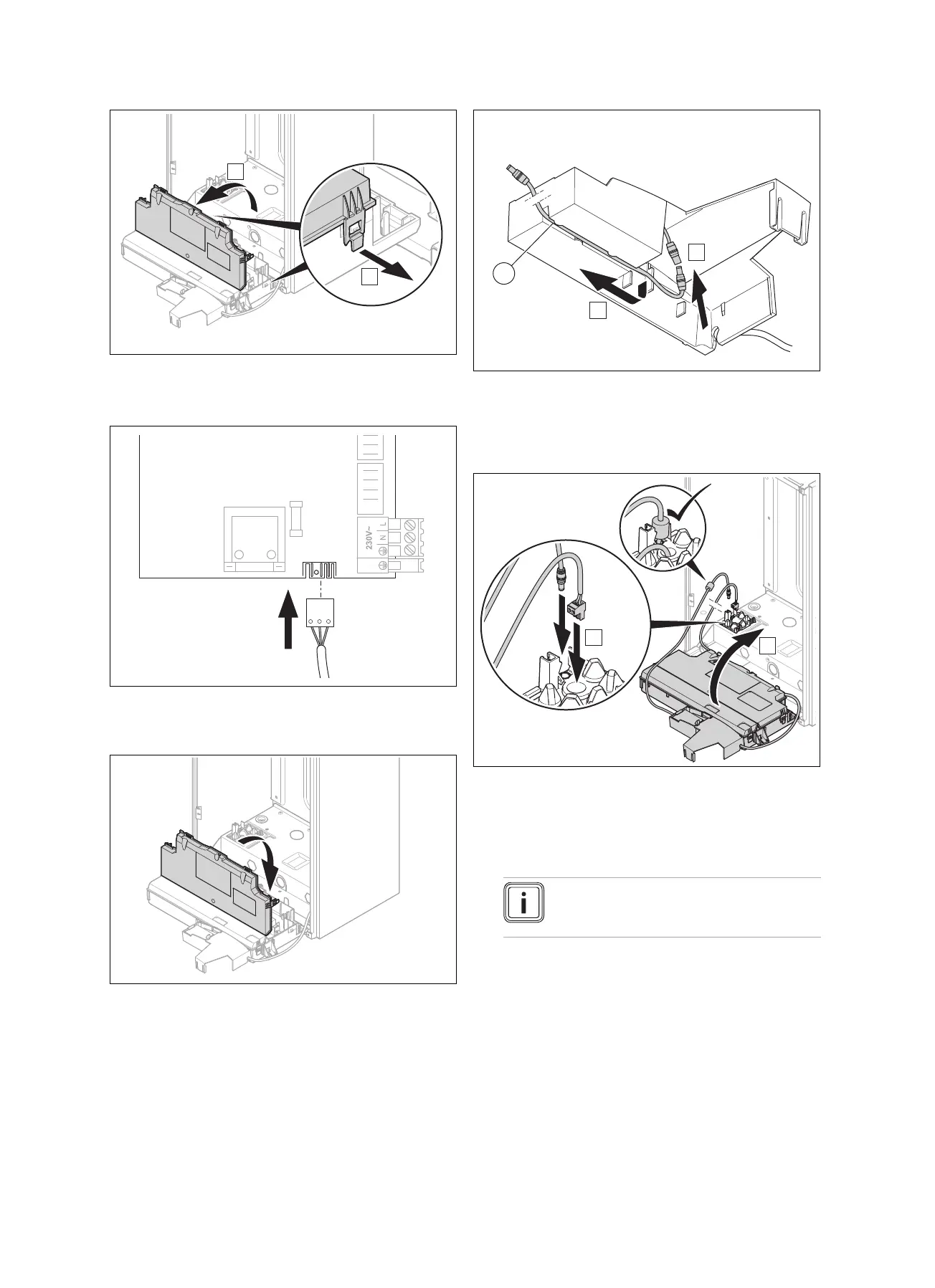

10. Elektronik kutusunu öngörülen yerlerinden (A) açın.
11. Elektronik kutusunun kapağını kendinize doğru (B) ko-
numuna açın.
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
12. İletişim ünitesine yönelik gerilim beslemesi fişini, elekt-
ronik kutusundaki ısıtma cihazı elektroniğinin X12 kle-
mensine bağlayın.
13. Elektronik kutusu kapağını duyulur şekilde yerine otu-
rana kadar kapatın.
14. Ek paketteki gerilim beslemesinin uzatma kablosunu
(1), tutucu kutusundaki güç kaynağı ünitesine bağlayın
(A).
15. Gerilim beslemesinin uzatma kablosunu, tutucu kutusu
kablo kılavuzuna döşeyin (B).
16. e-Veri yolu kablosunu ve gerilim beslemesi kablosunu,
ısıtma cihazının taban sacındaki öngörülen kablo geçi-
şinden geçirin (A).
17. Gerekirse e-Veri yolu kablosunun fişini sökün ve kab-
loyu geçirdikten sonra tekrar takın.
Bilgi
Kutup yönlerine dikkat edilmesi gerekli değil-
dir.
18. Gerilim beslemesi kablosundaki ferrit çekirdeğin, ısıtma
cihazının içinde bulunduğundan emin olun.
19. Isıtma cihazının elektronik kutusunu tekrar duyulur şe-
kilde yerine oturana kadar kapatın (B).
20. Tutma kutusundan gelen kabloların, elektronik kutu-
sunun arkasında bulunduğundan ve sıkışmadığından
emin olun.
