Встановлення вбудованої версії спеціалістом 4
0020266269_00 Посібник з експлуатації та встановлення 503

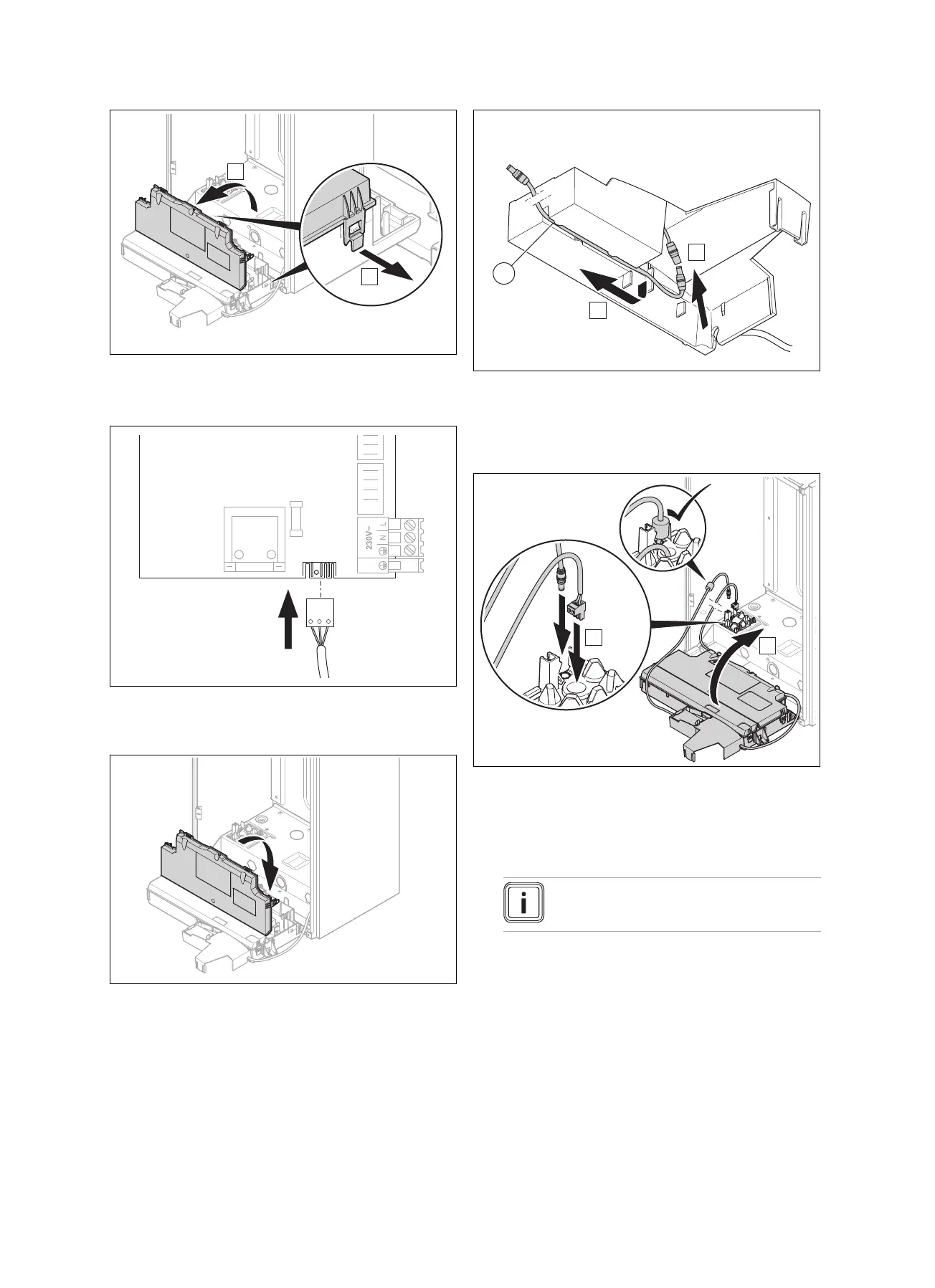

10. Відкрийте розподільчу коробку у відведених для
цього місцях (A).
11. Відкрийте кришку розподільчої коробки (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
12. Підключіть штекер електроживлення для комуніка-
ційного блоку до клеми X12 на електроніці опалю-
вального приладу у розподільчій коробці.
13. Закрийте кришку розподільчої коробки до чутної
фіксації.
14. З'єднайте подовжувальний кабель електроживлення
з додаткового пакета (1) з блоком електроживлення
у коробці тримача (A).
15. Прокладіть подовжувальний кабель електрожив-
лення у кабелепроводі коробки тримача (B).
16. Проведіть кабель eBUS та кабель електроживлення
через передбачений для цього кабельний ввід у
листі днища опалювального приладу (A).
17. При потребі потім зніміть штекер кабелю eBUS і
приєднайте знову після проведення.
Вказівка
Не потрібно дотримуватися полярності.
18. Враховуйте, що ферритовий стрижень на кабелі
електроживлення знаходиться всередині опалю-
вального приладу.
19. Знову відкиньте розподільчу коробку опалювального
приладу вгору до чутної фіксації (B).
20. Враховуйте, щоб проводи, які виходять з коробки
тримача, знаходилися за розподільчою коробкою і
не перетискалися.
