4 Встановлення вбудованої версії спеціалістом
506 Посібник з експлуатації та встановлення 0020266269_00

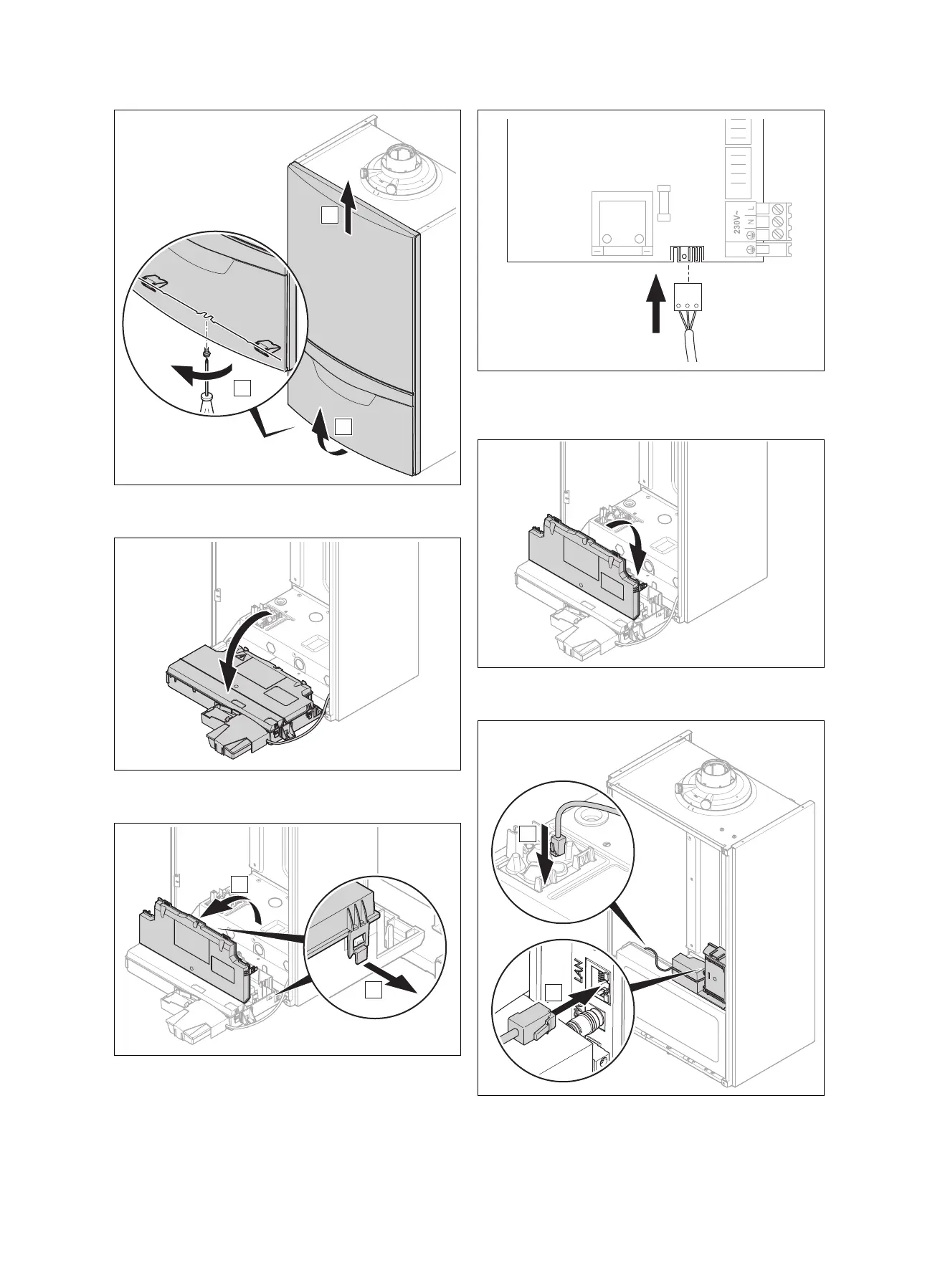

2. Зніміть переднє облицювання опалювального при-
ладу, виконавши дії (A), (B) та (C).
3. Відкиньте розподільчу коробку опалювального при-
ладу донизу.
4. Відкрийте розподільчу коробку у відведених для
цього місцях (A).
5. Відкрийте кришку розподільчої коробки (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
6. Підключіть штекер електроживлення для комуніка-
ційного блоку до клеми X12 на електроніці опалю-
вального приладу у розподільчій коробці.
7. Закрийте кришку розподільчої коробки до чутної
фіксації.
8. Підключіть кабель LAN до комунікаційного блока (A).
