Встановлення вбудованої версії спеціалістом 4
0020266269_00 Посібник з експлуатації та встановлення 509

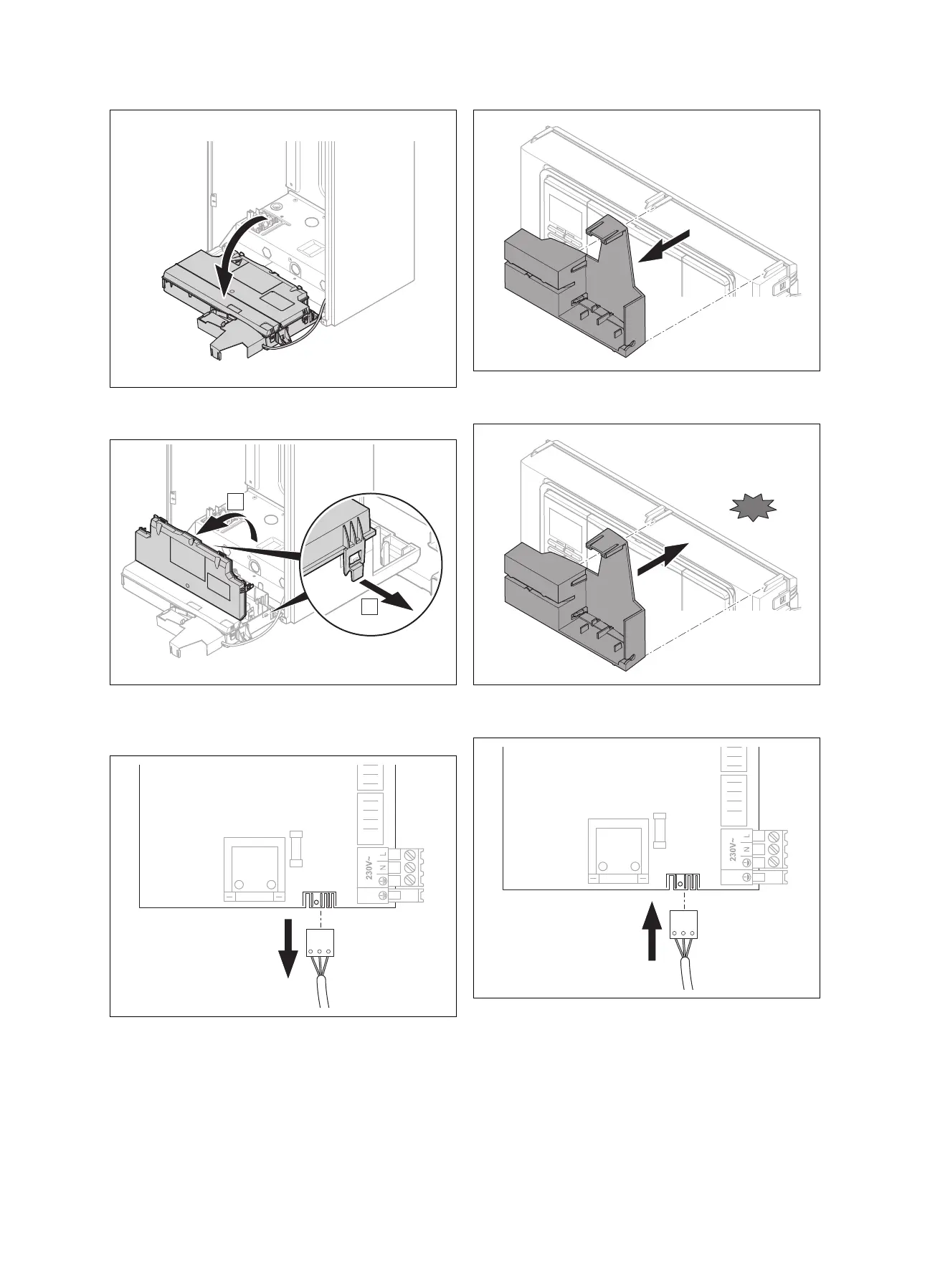

7. Відкиньте розподільчу коробку опалювального при-
ладу донизу.
A
B
8. Відкрийте розподільчу коробку у відведених для
цього місцях (A).
9. Відкрийте кришку розподільчої коробки (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
10. Відключіть штекер електроживлення для комуніка-
ційного блоку від клеми X12 на електроніці опалю-
вального приладу у розподільчій коробці.
11. Від'єднайте коробку тримача від розподільчої ко-
робки.
CLICK
12. Встановіть нову коробку тримача на розподільчу
коробку.
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
13. Підключіть штекер електроживлення для комуніка-
ційного блоку до клеми X12 на електроніці опалю-
вального приладу у розподільчій коробці.
